鼎芯 CD40106BM96：施密特六反相器选型与应用要点

反相器是数字电路里最不起眼的逻辑单元，可一旦输入端接的是缓慢爬升、夹杂毛刺的信号，普通反相器就会在阈值附近来回翻转，输出一串让人头疼的抖动。带施密特触发的 CD40106B 六反相器，正是为这类问题准备的解决方案。

施密特触发到底解决了什么

普通反相器的翻转点只有一个，信号在阈值附近缓慢变化或叠加噪声时，输出容易在高低电平之间反复跳动，下游逻辑电路因此被误触发。施密特触发器引入了正向阈值和反向阈值两套开关点，中间留出迟滞区间。输入信号要越过较高的正向阈值，输出才翻成低电平；再跌回较低的反向阈值，输出才回到高电平。这个迟滞窗口把小幅噪声和缓慢漂移直接吞掉，输出波形变得干脆利落，不再抖动。

从参数看这款器件的底子

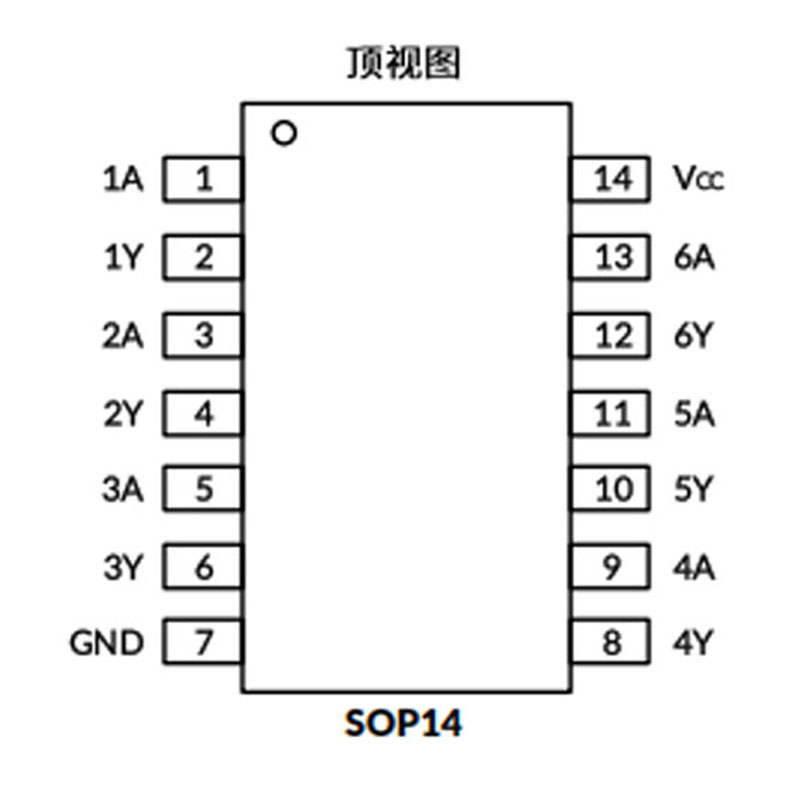

CD40106BM96 采用 SOP14 封装，片内集成 6 路相互独立的施密特反相器，逻辑关系是输入高、输出低，输入低、输出高。它支持 3V 到 15V 的宽电源电压，能覆盖低压便携设备和传统 5V、12V 系统的常见场景；工作温度范围 -40℃ 到 +125℃，足以应对工业和车载环境。迟滞量随电源电压同步变化，5V 下约 0.5V、15V 下约 0.9V，电源电压越高，抗噪余量越足。输入级集成钳位二极管，配合限流电阻可以把输入接口接到高于 Vcc 的电压，增加了电平适配的灵活性。它又是 CMOS 结构，静态功耗极低，5V 供电下静态电流典型值仅 0.1μA，对电池供电的场合非常友好。

三种典型应用场景

波形与脉冲整形是最常见的用途。把传感器、按键或机械开关产生的缓慢、含噪信号，转成边沿陡峭的标准方波交给后级数字电路处理，是它的看家本领。

单稳态多谐振荡器。外接一只电阻和一只电容，输入一个触发脉冲，就能输出一个宽度可调的稳定脉冲，常用于信号定时和机械开关去抖。

无稳态多谐振荡器。无需外部触发即可持续振荡，配合阻容元件能产生固定频率的方波，做时钟源或信号发生器都很顺手。

六路通道相互独立，还能并联使用以增强驱动能力，或做多路信号的一体化处理，为电路设计省下不少板面积。

国产化语境下的选型价值

4000 系列是逻辑芯片中生命周期极长的经典家族，问世数十年仍被大量使用。CD40106BM96 作为深圳市鼎芯电子集成电路有限公司供应的型号，让工程师在波形整形、脉冲处理这类基础功能上有了稳定、可追溯的货源。器件功能简单，选型的真正功夫在参数匹配和供货保障 ——SOP14 封装、卷带每盘 4000 片，既方便自动化贴片，也适合中小批量生产直接上机。相比一味追求复杂功能，把一颗经典芯片的供应和一致性做好，对产线来说往往更实在。

使用中要留意的几个细节

第一，未使用的输入引脚要接到 Vcc 或 GND，悬空状态可能导致器件工作异常，这点数据手册反复强调。第二，这是 ESD 敏感器件，标称人体模型 ±2000V，焊接和搬运过程仍要做好防静电措施。第三，功耗受结温和封装热阻约束，高温环境下的散热设计要留出余量。第四，输入输出电压不要超出绝对最大额定值范围，长期在超限条件下工作会损伤器件。把这些边界条件提前想清楚，能省去不少调试和返工的麻烦。

CD40106BM96 功能并不复杂，却覆盖了从信号整形到脉冲产生的诸多基础场景。理解施密特触发的机理，吃透它的参数边界和适用条件，比单纯记住一个型号更有价值。
