Sony FCB-ES8230 低噪声图像系统中的线束优化
在工业视觉、安防监控以及高端成像系统不断向高清化与小型化发展的背景下，Sony FCB-ES8230 这类高性能一体化机芯对“信号纯净度”的要求愈发严苛。尤其是在低照度或复杂光环境下，如何降低系统噪声、保证图像质量稳定，成为工程设计中的关键问题。

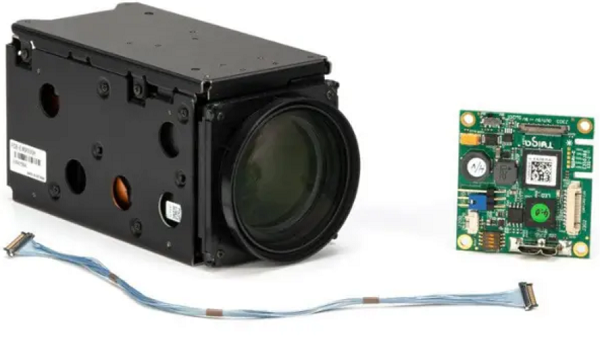

除了图像传感器本身性能外，传输链路中的极细同轴线束（micro coaxial cable），在整个低噪声图像系统中起到了决定性作用。
一、低噪声图像系统的核心挑战

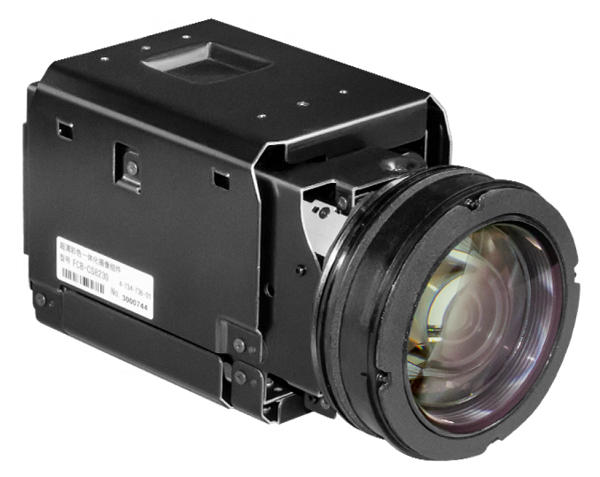

Sony FCB-ES8230 作为一款集成度较高的摄像机模组，其内部通常搭载高灵敏度传感器，并通过高速接口（如MIPI或LVDS）输出图像数据。在实际应用中，系统噪声主要来源包括：
电源纹波干扰;
高频信号串扰;
EMI电磁干扰;
传输路径阻抗不连续;
接地不良引起的共模噪声;
其中，线束设计不合理往往是被忽视但影响极大的因素之一。
二、极细同轴线束在降噪中的优势
相比传统排线或普通屏蔽线，极细同轴线束在高速图像信号传输中具备天然优势：
1. 优秀的屏蔽性能：极细同轴结构采用“中心导体+绝缘层+编织屏蔽层+外护套”的设计，能够有效抑制外界电磁干扰，同时降低内部信号辐射，减少串扰。
2. 稳定的特性阻抗：在高速差分信号（如MIPI）传输中，阻抗一致性至关重要。极细同轴线束可精确控制在50Ω或100Ω差分阻抗范围内，有效减少反射和信号畸变。
3. 低插入损耗：在高频传输环境下，信号衰减不可避免。优质micro coaxial cable具有更低的插入损耗，能保持信号完整性，提升图像细节表现。
4. 抗弯折与小型化优势：对于像FCB-ES8230这样对空间要求严格的模组，极细同轴线束不仅直径小，还具备良好的柔性，适用于复杂布线环境。
三、线束优化设计关键点
在实际工程应用中，要充分发挥极细同轴线束的性能，需要从以下几个方面进行优化：
1. 差分对匹配设计：确保每一对高速信号线长度一致，避免时序偏差（skew），减少数据误码。
2. 屏蔽与接地策略：单端接地 or 双端接地需根据系统EMI情况选择，合理设计屏蔽层接地路径，避免形成地环路。
3. 连接器匹配：线束与连接器之间的阻抗匹配必须一致，否则容易形成反射点，影响图像稳定性。
4. 走线与布局优化：避免与电源线、时钟线等高干扰源并行走线，必要时增加隔离或屏蔽措施。
5. 线长控制：在满足结构需求的前提下，尽量缩短高速信号路径，降低信号衰减与外界干扰风险。
四、典型应用中的优化效果
在实际项目中，通过将传统排线替换为极细同轴线束，并进行系统级优化，可以显著改善以下问题：
图像雪花噪点减少；
暗光环境下信噪比提升；
视频画面稳定性增强；
数据传输误码率降低；
EMI测试更易通过；
特别是在医疗内窥、无人机视觉、工业检测等高要求场景中，这种优化效果尤为明显。
在Sony FCB-ES8230低噪声图像系统设计中，线束不仅是“连接工具”，更是影响信号质量与系统稳定性的关键环节。通过合理选用与优化极细同轴线束（micro coaxial cable），可以在源头上降低干扰、提升信号完整性，从而实现更清晰、更稳定的图像输出。
