工业网关：破壁者疆鸿智能PROFIBUS与ETHERCAT在化工精控中的融合实践

工业网关：破壁者疆鸿智能PROFIBUS与ETHERCAT在化工精控中的融合实践

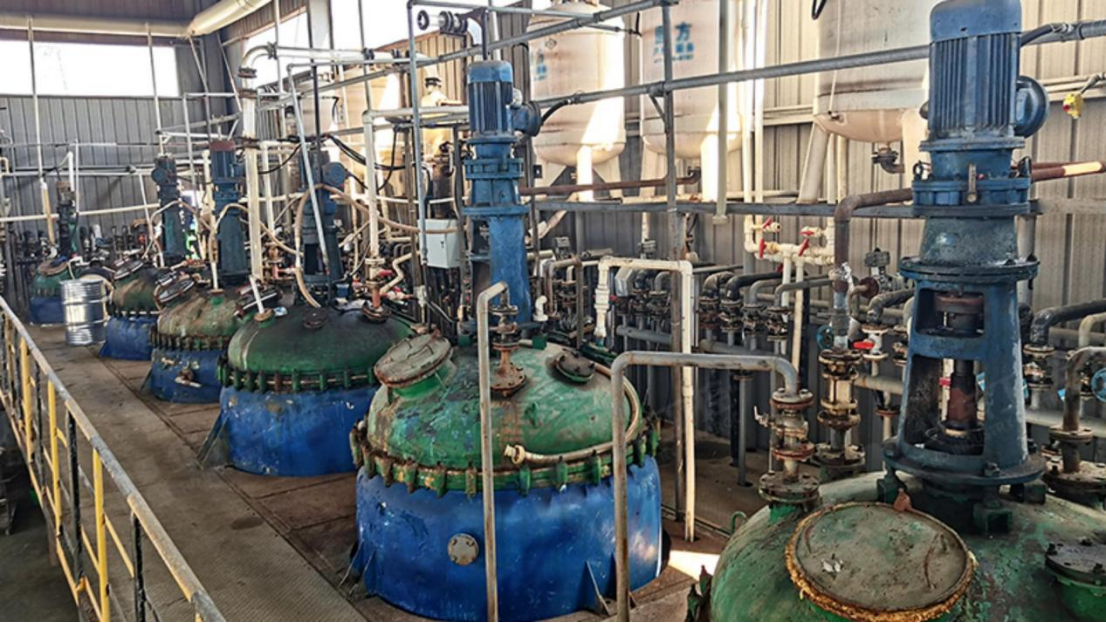

在现代化工生产车间，反应釜的温度、压力、液位等参数犹如流程工业的脉搏，其监测与控制的实时性、精确性直接关乎产品品质、生产安全与运行效率。然而，当面对车间内新老设备并存的异构网络环境时，实现数据的无缝流通与集中管控成为一项严峻挑战。其中，以PROFIBUS为代表的老一代现场总线与倍福（Beckhoff）PLC主导的ETHERCAT实时以太网系统之间的互联互通，便是典型场景。此时，一款能够精通“多国语言”的协议转换网关，便扮演了至关重要的“破壁者”角色。

协议背景与项目痛点

PROFIBUS-DP作为一种成熟可靠的现场总线，广泛连接着车间内各类智能仪表、传感器与执行器，负责底层关键数据的采集与指令下发。而ETHERCAT以其卓越的实时性能、高带宽和灵活的拓扑结构，成为现代高性能PLC系统，如倍福CX系列控制器，构建高速控制网络的首选。在某化工反应釜精细化控制项目中，核心难题在于：如何将分散于PROFIBUS网络中的多台智能仪表（主测温度、压力、液位）数据，高效、可靠地集成至基于ETHERCAT架构的中央控制系统，实现统一监控与联动控制，同时避免对现有仪表层的大规模改造。

网关配置：架设数据桥梁

针对此需求，部署一款PROFIBUS转ETHERCAT网关成为最优解。该网关在拓扑中处于中枢位置：其ETHERCAT端作为从站，无缝接入倍福PLC主站控制的ETHERCAT环形或线形网络；其PROFIBUS端则作为主站，主动轮询或循环访问连接其下的各台PROFIBUS智能仪表从站。

具体配置过程体现了高度的专业性：

1. 网络规划：明确PROFIBUS段的站地址分配、通信速率，以及ETHERCAT网络的分布与同步模式。

2. 网关参数化：通过专用配置软件，精细定义数据交换区。通常将PROFIBUS从站仪表的输入/输出数据（如过程值、状态位）映射至网关的特定内存区域，再将此区域映射为ETHERCAT从站的过程数据对象（PDO），供PLC直接读取或写入。

3. PLC编程：在倍福TwinCAT工程环境中，识别该网关ETHERCAT从站，并直接访问映射后的数据变量，如同访问本地I/O模块，无需处理底层协议细节。

应用优势与价值

此种架构带来了多重显著优势：

无缝集成与实时性：在几乎不影响原有PROFIBUS网络正常运行的前提下，实现了仪表数据至ETHERCAT主干网的低延时、确定性传输，满足了反应釜控制对实时性的苛刻要求。

数据透明化与集中管理：所有关键工艺参数汇聚至同一控制平台，极大便利了数据的监视、记录、分析与高级控制策略（如PID调节、连锁报警）的实施。

降低改造成本与风险：保护了现有智能仪表资产，避免了因系统升级而导致的设备更换成本与生产中断风险，实现了平滑演进。

增强系统灵活性与可扩展性：网关作为标准化接口模块，为后续新增PROFIBUS设备或整合其他协议提供了便利。

总结

在工业制造迈向智能化、网络化的进程中，协议转换网关已从简单的连接器件演变为实现信息融合、保障投资的关键使能组件。本文所述PROFIBUS转ETHERCAT网关在化工反应釜监控中的应用，生动诠释了如何通过专业、精巧的配置，打破通信壁垒，将传统设备无缝融入现代高速控制网络。它不仅解决了特定场景下的数据孤岛问题，更以高性价比、高可靠性的方式，为流程工业的数字化改造与效能提升提供了切实可行的技术路径，体现了工业通信技术在赋能智能制造中的基础性与战略性价值。
