硬件工程师：这几款Cadence Capture原理图设计小工具或许你是第一次看到吧？

事先声明：以下工具是作者耗费了多个日夜做出来的，所以目前是付费使用的，这点还望理解和支持，不过相信一定物有所值，能给您的工作带来很大的便利

1 工具概览

适用于Cadence16.6、17.4、24.1等版本；

主要工具如下：

1. 1 放置阵列（Off-page、Port、Alias）工具

功能：快速、轻松、灵活的放置Off-page、Port、Alias；

工具界面

1.2 Parts操作助手

功能：

格式刷功能：快速、轻松、灵活的将Parts批量刷成自己喜欢的格式；

NC功能：快速、轻松、灵活的将Parts批量进行NC操作，以及恢复操作；

Rotate功能：快速将多个Parts以各自中心进行旋转90°；

工具界面

1.3 Wires操作助手

功能：

选中网络线，一键自动批量放置Off-page；

选中网络线，一键自动批量放置Port；

选中网络线，一键自动批量放置Bus；

工具界面

1.4 Replace操作助手（Offpage、Port类型互换）

功能：任意类型Off-page <->任意类型Port；

工具界面

1.5 在框选的区域内替换工具

功能：快速、轻松、灵活的实现一键批量替换，支持Alias、Off-page、Port、VCC、GND；

工具界面

1.6 在框选的区域内添加前后缀工具

功能：快速、轻松、灵活的实现一键批量添加/删除前后缀，支持Alias、Off-page、Port、VCC、GND；

工具界面

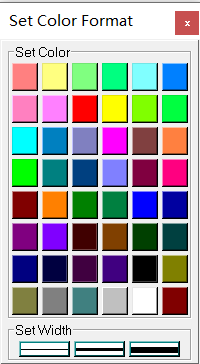

1.7 调色&设置线条粗细工具

功能：

1、调色：将Part、Wire、Off-page、Port、Alias、Global（VCC、GND）、Line、Text等进行统一调色，框选对象-点击按钮，即可完成操作，非常便捷；

2、设置线条粗细：将Wire、Line统一设置粗细，框选对象-点击按钮，即可完成操作，非常便捷；

工具界面

1.8 Align操作助手

功能：一键对齐Alias、Part、Off-page、Port；

工具界面

1.9 提取PinName&添加网络标号工具

功能：手动框选Pins，然后执行菜单，会自动添加网络标号（名称为Pin的Name），这对于FPGA等设计较为方便；

备注：该功能暂无工具界面；

1.10 放置一组任意的NetAlias

功能：首先在Excel中编辑好自己想要的NetAlias，然后执行菜单，会自动放置网络标号（名称为Excel中编辑的Name），这使得可以灵活、快速的放置任意的NetAlias；

备注：该功能暂无工具界面；

1.11 原理图换Pin工具

功能：在Allegro中进行换Pin后，需要在Capture中进行对应调整；该工具通过选择换Pin文件，然后执行Swap命令，可以自动在Capture中做调整，这样不仅节约了大量时间，而且可以避免人工换Pin的出错；

工具界面

1.12 显示隐藏某个属性工具

功能：可以将Part、电源（VCC、GND）的某个属性快速的显示/隐藏起来；这样不希望别人看到的属性信息就可以快速的隐藏起来，而想查看时又可以快速的恢复显示；

工具界面

1.13 框选过滤器工具

功能：众所周知，Capture自带的过滤器，必须点击OK后才能进行其他操作，有时候会不断的切换选择的对象，需要反复的打开窗口/关闭窗口，甚是麻烦；而此款过滤器工具可以始终保存开启状态，解决了在不关闭窗口无法进行其他操作的问题，这样可以快速任意的框选自己想要的类型，操作上大大简便；

工具界面

2 使用说明

详见：https://mp.weixin.qq.com/s/diVx3TjMZK6f2m4l7wb2ow

再次声明：以上工具是作者耗费了多个日夜做出来的，所以目前是付费使用的，这点还望理解和支持，不过相信一定物有所值；
