Kernel 6.1 中 MS5607 温度传感器驱动深度解析

嵌入式系统中，温度传感器是硬件监控的核心组件之一，MS5607作为一款高精度的压力/温度传感器，被广泛应用在工业控制、消费电子等场景。本文基于Linux Kernel 6.1版本，深入解析drivers/input/sensors/temperature/tmp_ms5607.c驱动代码的实现逻辑，带你搞懂传感器驱动的注册、初始化、数据采集与上报全流程，以及如何在系统中获取传感器的状态和数据。

一、MS5607传感器基础

MS5607是MEAS（TE Connectivity）推出的高精度数字压力传感器，集成温度传感功能，采用I2C接口通信，内置128位校准数据（PROM）。驱动通过读取校准数据补偿温度和压力的测量误差，最终输出-40~85℃范围内的高精度温度值，以及对应的压力值。

二、驱动代码核心结构解析

驱动代码基于LinuxI2C子系统和Input子系统实现，整体结构分为「驱动注册」「核心操作函数」「数据采集与上报」三大模块，下面逐一拆解。

2.1驱动注册：I2C驱动框架

Linux下I2C设备驱动遵循标准的I2C驱动框架，核心是i2c_driver结构体和设备ID表，这是驱动被内核识别的基础：

// 设备ID表：匹配I2C设备staticconststructi2c_device_id temperature_ms5607_id[] = {  {"tmp_ms5607", TEMPERATURE_ID_MS5607},  {}};// I2C驱动核心结构体staticstructi2c_driver temperature_ms5607_driver = {  .probe = temperature_ms5607_probe,   // 设备匹配成功后执行  .remove= (void*)temperature_ms5607_remove,// 设备卸载时执行  .shutdown = sensor_shutdown,  .id_table = temperature_ms5607_id,   // 设备ID匹配表  .driver = {    .name ="temperature_ms5607", #ifdef CONFIG_PM    .pm = &sensor_pm_ops,        // 电源管理 #endif  },};// 简化I2C驱动注册/注销的宏module_i2c_driver(temperature_ms5607_driver);

•module_i2c_driver：底层调用i2c_add_driver完成驱动注册，无需手动写init/exit函数；

•probe函数：I2C设备匹配成功后触发，调用sensor_register_device完成传感器设备注册；

•remove函数：设备卸载时注销传感器设备，释放资源。

2.2核心操作函数：初始化与激活

驱动通过sensor_operate结构体封装传感器的核心操作（初始化、激活、数据上报），核心函数如下：

（1）sensor_init：传感器初始化

初始化的核心目标是将传感器置为「关闭状态」，为后续激活做准备：

staticintsensor_init(structi2c_client *client){ structsensor_private_data *sensor =    (structsensor_private_data *) i2c_get_clientdata(client); intresult =0; // 先禁用传感器，确保初始状态为OFF  result = sensor->ops->active(client,0,0); if(result)  {    printk("%s:line=%d,errorn",__func__,__LINE__);   returnresult;  }  sensor->status_cur = SENSOR_OFF;     // 标记当前状态为OFF  g_ms5607_temp_status = sensor->status_cur;// 同步到全局状态变量 returnresult;}

（2）sensor_active：传感器激活与校准数据读取

激活是传感器从「OFF→ON」的关键步骤，核心是读取校准数据（PROM），这是温度补偿的基础：

staticintsensor_active(structi2c_client *client,intenable,intrate){ intresult =0; inti =0; charprom[16]; // 仅当「启用传感器」且「当前为OFF」时执行激活逻辑 if((enable)&&(g_ms5607_pr_status == SENSOR_OFF))  {   // 1. 发送复位指令，重置传感器    result =sensor_write_reg_normal(client, CMD_RESET);   if(result)   printk("%s:line=%d,errorn",__func__,__LINE__);   // 2. 读取128位校准数据（8组，每组2字节）   memset(prom,0,16);   for(i=0; i<8; i++)        {            prom[i*2]= CMD_PROM_RD + i*2;    // 校准数据读取指令            result = sensor_rx_data(client, &prom[i*2], 2);            if(result) return result;        }        // 3. 校准数据转存到全局数组C，供后续温度计算使用        for (i=0;i<8;i++)        {            C[i] = prom[2*i] << 8 | prom[2*i + 1];        }    }    g_ms5607_temp_status = enable; // 更新全局激活状态    return result;}

关键说明：MS5607的校准数据（PROM）是出厂时写入的，包含8组补偿参数，决定了温度测量的精度，必须在激活阶段读取并保存。

2.3数据采集与上报：温度计算+Input子系统

sensor_report_value是驱动的核心数据处理函数，负责「触发AD转换→读取数据→温度补偿→上报数据」全流程：

staticintsensor_report_value(structi2c_client *client){ // 省略变量定义... if(g_ms5607_pr_status == SENSOR_OFF)  {   // 1. 触发压力（D1）AD转换（4096倍过采样，平衡精度/速度）    sensor_write_reg_normal(client, CMD_ADC_CONV+CMD_ADC_D1+CMD_ADC_4096);    msleep(10);// 等待转换完成    result = sensor_rx_data(client, &buffer[0],3);    D1 = (buffer[0] << 16) | (buffer[1] << 8) | buffer[2];        // 2. 触发温度（D2）AD转换        sensor_write_reg_normal(client,  CMD_ADC_CONV + CMD_ADC_D2 + CMD_ADC_4096);        msleep(10);        result = sensor_rx_data(client, &buffer[0], 3);        D2 = (buffer[0] << 16) | (buffer[1] << 8) | buffer[2];        // 3. 基础温度计算（补偿算法）        dT = D2 - ((unsigned int)C[5] << 8);        g_ms5607_temp = (int)(2000 + ((long long)dT * C[6] >>23));   // 4. 二阶补偿（低温场景<20℃，提升精度）        if (g_ms5607_temp < 2000)        {            int tmp = (g_ms5607_temp - 2000) * (g_ms5607_temp - 2000);            T2 = (int)((long long)(dT * dT) >>31);      OFF2 = (((longlong)tmp *61)*((longlong)tmp *61)) >>4;      SENS2 = (longlong)((tmp*tmp) << 1);
            if (g_ms5607_temp < -1500) { // 超低温额外补偿                tmp = (g_ms5607_temp + 1500) * (g_ms5607_temp + 1500);                OFF2 += 15 * tmp;                SENS2 += 8 * tmp;            }            g_ms5607_temp -= T2; // 最终温度值        }        // 5. 通过Input子系统上报温度数据        temperature_report_value(sensor->input_dev, g_ms5607_temp);  } // 省略其他逻辑... returnresult;}

核心细节：

•AD过采样配置：代码中使用CMD_ADC_4096（4096倍过采样），也可切换为256/512/1024倍，过采样率越高，精度越高但功耗/耗时越大；

•温度单位：g_ms5607_temp的单位是0.01℃（如2500代表25.00℃）；

•Input上报：通过input_report_abs上报ABS_THROTTLE类型数据，input_sync同步数据，用户态可通过Input节点读取。

三、驱动在系统中的体现

MS5607驱动依托Linux内核子系统实现，在系统中的体现可分为「驱动加载」「设备注册」「数据流转」三个层面，以下是核心流程可视化：

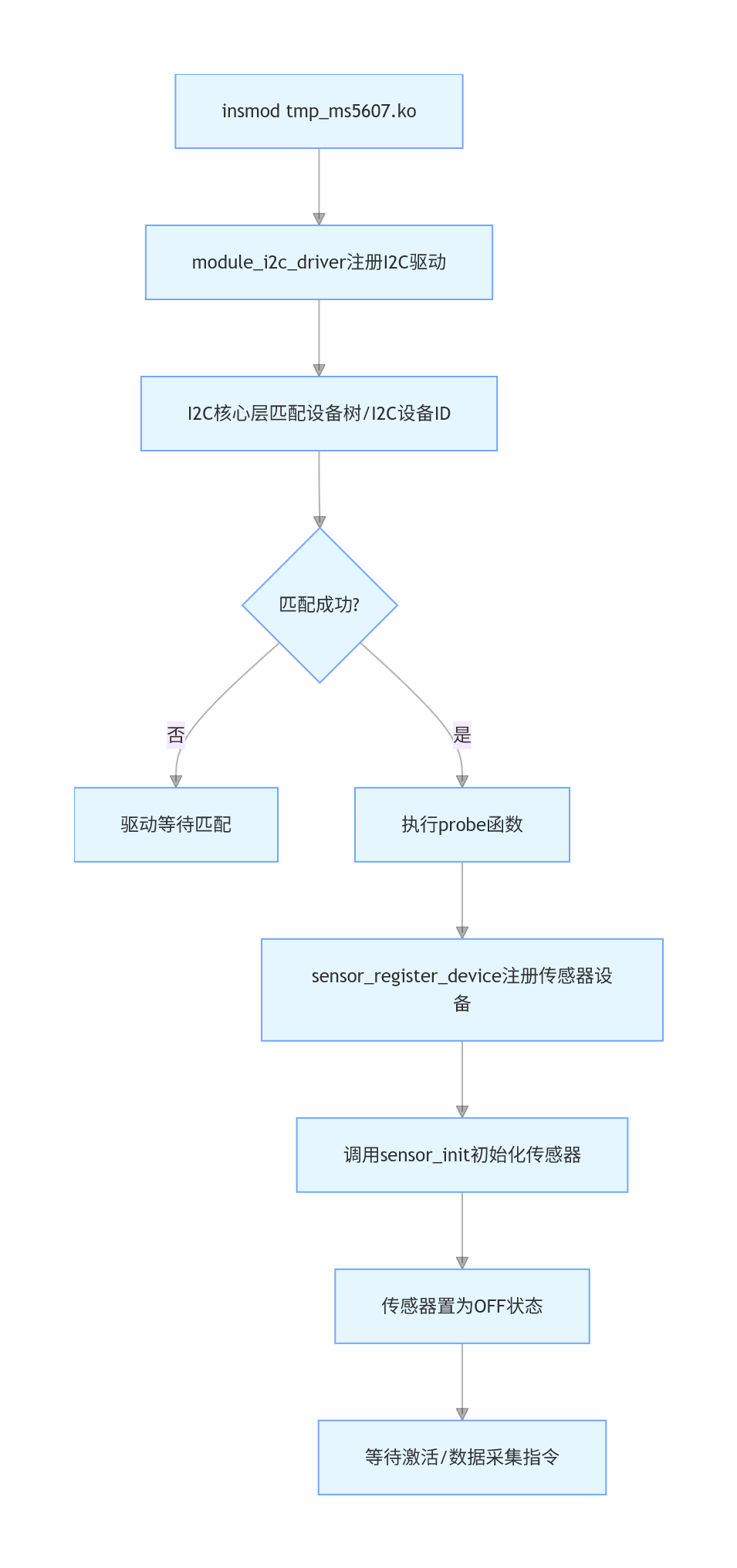

3.1驱动加载流程图

3.2系统层面的关键体现

1.驱动加载状态：

￮查看已加载的I2C驱动：

cat /sys/bus/i2c/drivers/temperature_ms5607/；

￮查看驱动日志：dmesg | grep tmp_ms5607，可排查初始化/激活错误。

2.Input子系统节点：

驱动通过Input子系统上报数据，系统会生成/dev/input/eventX节点（X为设备号），可通过以下命令查看设备信息：

cat/proc/bus/input/devices | grep -A 5 tmp_ms5607

3.全局状态变量：

驱动通过g_ms5607_temp_status（激活状态：0=OFF/1=ON）、g_ms5607_temp（温度值）维护核心状态，内核态可直接访问。

四、如何获取传感器状态与数据

4.1内核态获取

1.调试打印：开启CONFIG_PR_MS5607后，驱动会打印温度/压力值，通过dmesg查看：

dmesg| grep sensor_report_value# 输出示例：sensor_report_value:pressure=101325,temperature=2500

2.全局变量引用：其他内核模块可通过extern引用全局变量：

externintg_ms5607_temp;   // 温度值（0.01℃）externintg_ms5607_temp_status;// 激活状态printk("MS5607 Temp: %.2f℃, Status: %dn", g_ms5607_temp/100.0, g_ms5607_temp_status);

4.2用户态获取

方式1：读取Input事件（原生方式）

编写简单的C程序读取/dev/input/eventX节点：

#include

  #include

   #include

    intmain(){ intfd =open("/dev/input/eventX", O_RDONLY);// 替换为实际的eventX structinput_eventev; while(read(fd, &ev,sizeof(ev)) >0) { // 过滤温度事件（ABS_THROTTLE类型） if(ev.type == EV_ABS && ev.code == ABS_THROTTLE) { printf("MS5607 Temperature: %.2f℃n", ev.value /100.0); } } close(fd); return0;}




方式2：扩展sysfs节点

原驱动未暴露sysfs节点，可扩展代码添加，简化用户态读取：

// 1. 定义sysfs属性读取函数staticssize_ttemp_show(structdevice *dev,structdevice_attribute *attr,char*buf){ returnsprintf(buf,"%.2fn", g_ms5607_temp /100.0);}staticDEVICE_ATTR(temp, S_IRUGO, temp_show,NULL);// 只读权限// 2. 在probe函数中创建sysfs节点staticinttemperature_ms5607_probe(structi2c_client *client,conststructi2c_device_id *devid){ intret =sensor_register_device(client,NULL, devid, &temperature_ms5607_ops); if(!ret) {   device_create_file(&client->dev, &dev_attr_temp);// 创建temp节点  } returnret;}

添加后，用户态可直接读取：

cat/sys/bus/i2c/devices/0-0048/temp# 替换为实际的I2C设备地址# 输出示例：25.00

五、核心流程脑图

六、总结与拓展

MS5607驱动是典型的「I2C设备+Input子系统」传感器驱动实现，核心设计思路可总结为：

1.遵循内核框架：基于I2C驱动框架完成设备匹配，基于Input子系统完成数据上报；

2.校准是核心：必须读取PROM校准数据，才能通过补偿算法得到高精度温度；

3.分层设计：将初始化、激活、上报封装为独立函数，符合Linux驱动的模块化思想。

拓展优化方向

•内核版本适配：Kernel 6.1后I2C/Input子系统接口可能微调，需验证兼容性；

•功耗优化：结合PM子系统，在休眠时关闭传感器AD转换，降低功耗；

•功能扩展：添加阈值中断、sysfs节点配置采样率等功能；

•精度调优：根据场景切换AD过采样率（如低功耗场景用256倍）。
