瑞可达可换端子直流充电插座产品简介

本期我们着重介绍可换端子国标直流充电插座产品。

充电插座作为电动汽车日常充放电的接口，需经历频繁的插拔以完成充放电操作。需要特别注意的是工程车辆如重卡等易受等恶劣工作环境的影响，将粉尘等杂质带入接触端子内部，经过长时间作业累积后可能会造成温升加剧，簧片变形等问题，从而影响正常充电。因此，当车辆运营一定时间后需要对插座整体进行更换维护，但实际上，主要是充电插座的端子插孔磨损导致充电插座失效，其他零部件仍可正常使用。故而，瑞可达顺应市场需求，立即组织人员进行调研及攻关。通过集体努力，开发出可换端子充电插座产品，该产品满足GB/T 20234.1-2023及GB/T 20234.3-2023，适配线缆最大可兼容至120mm²铜。

产品简介

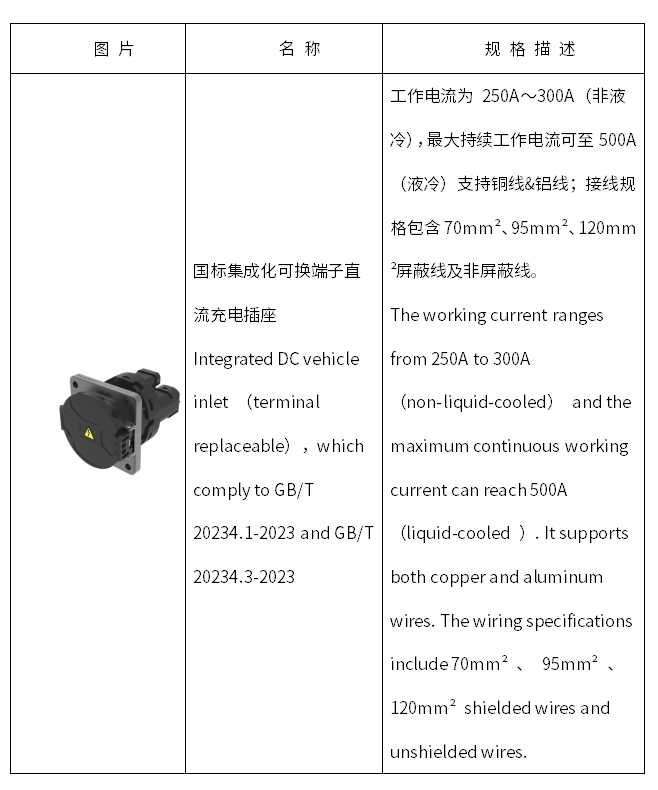

瑞可达可换端子直流充电插座针对目前市场上可更换插座载流能力不强、维护操作不便等痛点问题而开发，其最大持续电流可达500A(液冷)，额定电压满足1000V DC。

可换端子充电插座产品采用模块化设计思路，将整个充电插座分为多个组件，便于组装及维护。其中，可换端子头部组件采用螺接固定结构，损坏后仅需更换端子头及螺钉即可，操作方便。此外，可更换端子部分设有密封圈，有效防止水汽等进入后端。因此本产品在提升装配和维护效率的同时，连接也更可靠。

产品亮点

1.更高防护

充电插座内腔满足IP67的同时，插座外腔接口设有排水结构可顺利排出积水。此外，可更换端子部分设有密封圈，与不可更换部分形成密封区域，从而保证后端的防尘防水。

2.更高载流

产品的额定电压为1000V DC,最大持续工作电流为500A(液冷)，完美契合大功率快充的前沿需求，为整车电动化发展提供关键技术支持。

相较于传统充电插座，本产品通过端面接触+簧片接触，空间上增大了端面接触面积(>150mm²)及360°的鼓簧径向接触，大大提高载流能力。同时，端子座尾部可用超声波焊接，性能更加稳定，能适配更大平方线缆，提高充电插座利用率。

可换端子充电插座降额曲线-95mm²非液冷

可换端子充电插座降额曲线-120mm²液冷

3.更多兼容

本产品能够兼容铜线及铝线，符合铝代铜应用趋势，完美搭载多种规格线缆，为轻量化发展提供了技术支撑。

4.更高效率

本产品采用模块化设计思路的同时，信号端子采用集成式出线，较之传统的压接的方式，有效提高了装配效率。此外，可换端子操作方便，便于后期维护，在保证可靠性的同时提高了车辆的运营效率。

产品应用

本产品专为电动汽车大功率系统(尤其是商用车领域)而生，旨在为电池提供稳定的高压、大电流传输。
