稳先微电子超级PMOS系列WST6140AST智能开关芯片介绍
伴随储能安全相关新规落地，储能电池包消防系统硬件设计迎来新的硬性要求。储能消防设备包含复合探测器、消防主控主板，需要驱动泄压阀、冷却风机、继电器、电磁阀等感性负载，系统普遍采用 24V 直流供电，单路最大 2A 工作电流。
传统方案大量采用「PMOS 管 + TVS + 外围驱动分立元件搭建」，这套方案可以实现负载开关，但缺少硬件短路保护能力；新规对输出回路短路防护提出硬性约束，纯分立 MOS 方案已经难以满足标准要求，越来越多储能消防设备转向更集成且智能的方案。
稳先微 WST6140AST 为 SOP-8L 封装，工作电压 5~40V、瞬态耐压达 52V，85℃ 环境下可持续 1.5A 输出，自带全套硬件保护与 ST 故障诊断反馈，适配消防泄压阀、电磁阀驱动工况。

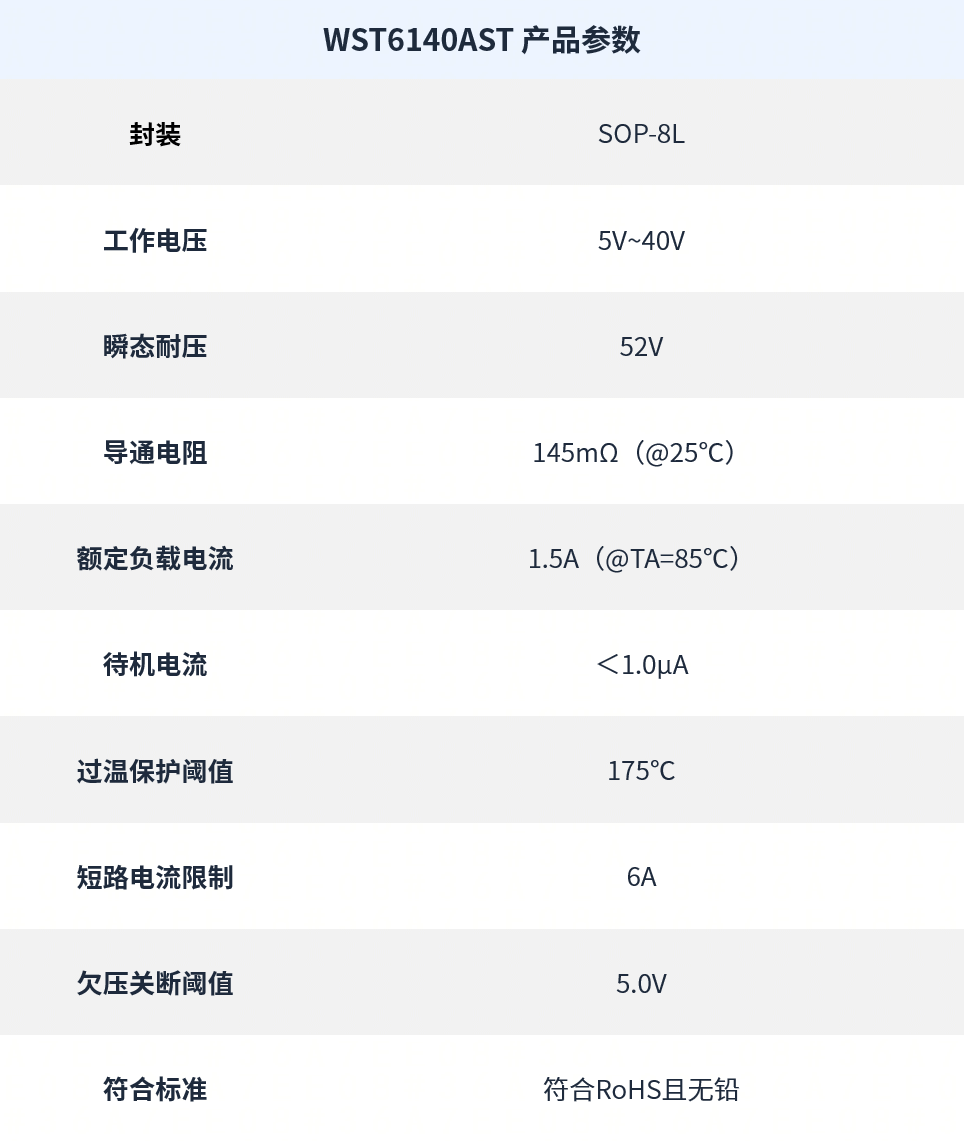

— 产品核心参数 —
— 典型应用电路图 —
— 产品设计优势 —
片内硬件短路保护，匹配新规防护要求
分立 PMOS 仅能依靠熔断器与软件进行保护，响应速度有限；WST6140AST 内置硬件短路限流，故障发生时芯片自主介入保护，满足消防设备输出回路短路防护的硬性设计要求，降低整机合规风险。
24V 系统专用，耐受电磁阀反向尖峰
储能消防泄压阀、电磁阀属于感性负载，关断会产生反向高压尖峰，芯片内置负压钳位，无需 TVS、续流二极管等外围器件。
ST 故障诊断，负载状态实时可监控
可以识别泄压阀线圈开路、输出对地短路、芯片过温等异常状态，MCU 读取故障信号，实现探测器、消防主板的通道自检和故障上报，方便设备运维排查。
SOP-8L 标准封装，存量 PCB 平滑替换
采用 SOP-8L 标准通用封装，存量 PCB 可平滑替换，无需大幅改板即可完成方案切换。
单芯片集成，替代分立方案，精简 BOM
将开关、驱动与保护集成于单芯片，替代 PMOS + 驱动 + TVS 分立搭建，一致性与可靠性更好。
宽温域可靠，适配储能舱环境
-40℃~150℃ 宽结温范围，适应储能舱高低温波动，器件可靠性经过车规体系验证，适配工业储能长期不间断运行工况。
— 测试波形图及具体信息 —
01支持阻性负载
试验条件：
VBB=28V，IN=5V@1KHz，Rload=28Ω（负载电流约1.0A）
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT
02支持容性负载
试验条件：
VBB=28V，IN=5V@1s，Cload=200uF，Rload=28Ω
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT

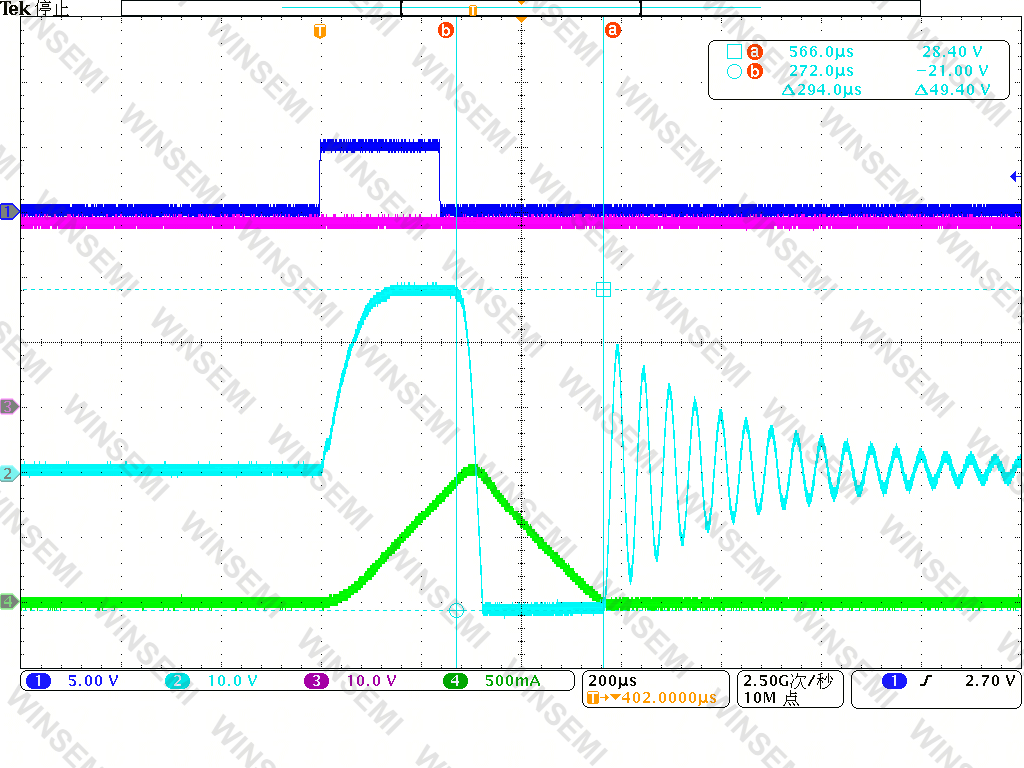

03支持感性负载
试验条件：
VBB=28V，IN=5V@0.22ms，Lload=6mH（寄生电阻约5Ω）
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT
04短路特性
VBB=28V

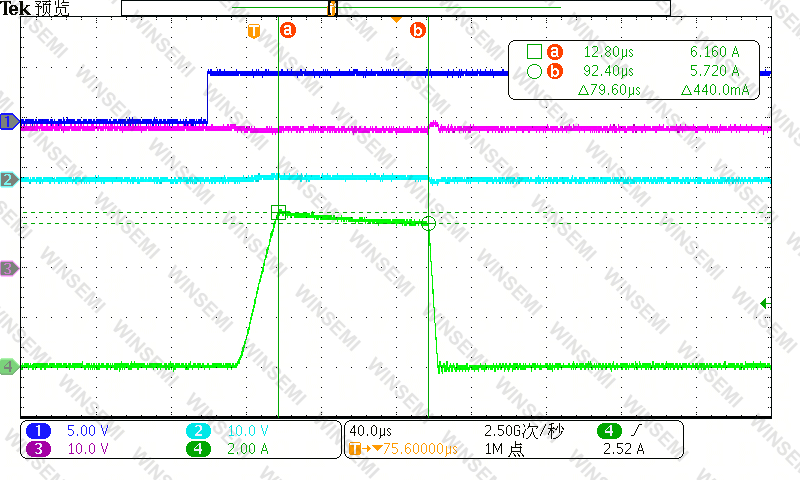

试验条件：
负载先短接到地，再开启通道
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT

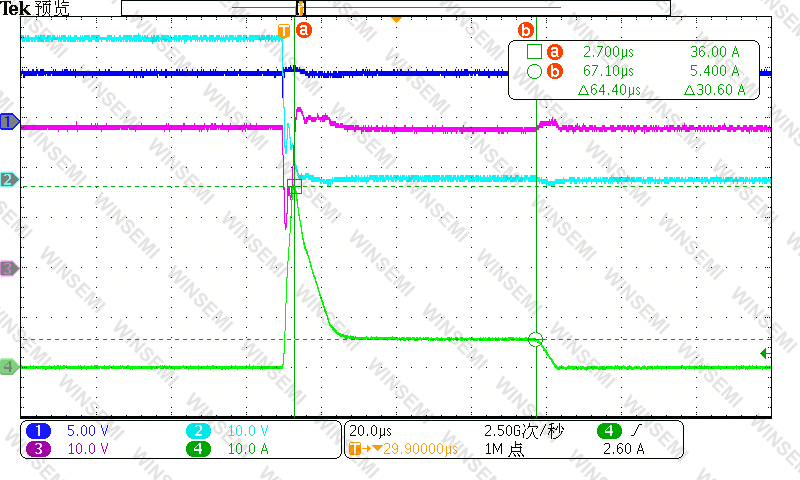

试验条件：
通道先打开，负载再短接到地
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT

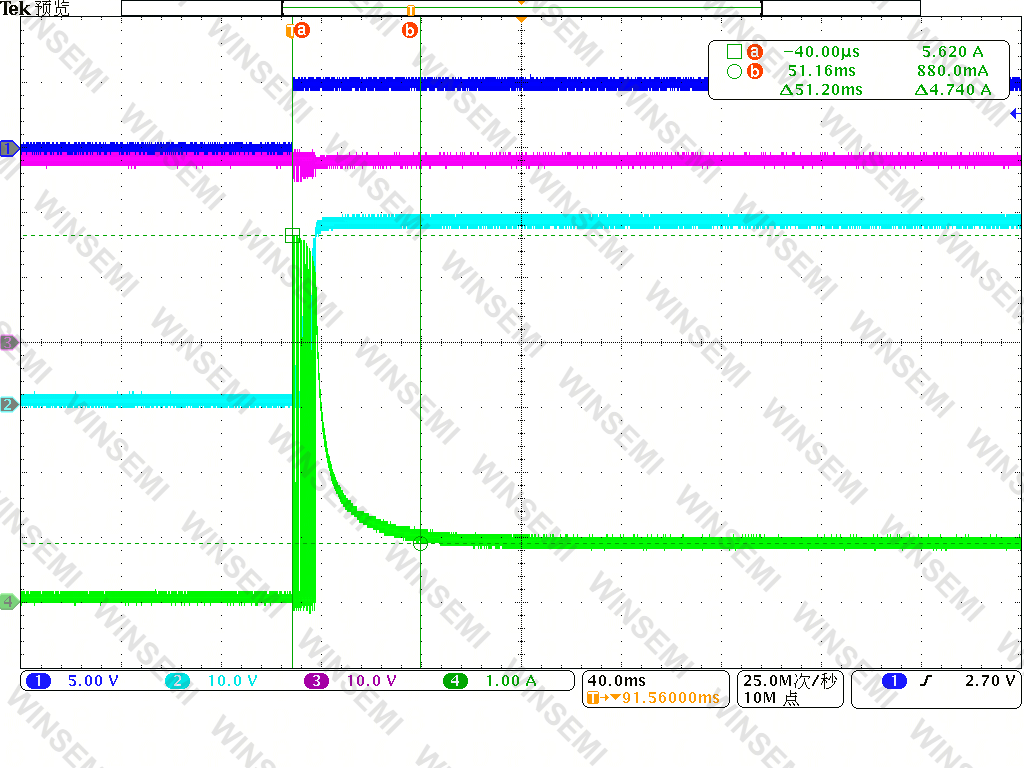

04支持卤素灯负载
试验条件：
VBB=28V，IN=5V，LAMP: P10W*2(24V 10W)
通道说明：
CH1:INCH2:OUT
CH3:VBBCH4:IOUT
— 典型应用场景 —
储能电池包消防复合探测器：泄压阀驱动
储能消防主控板 IO 通道：24V 风机、电磁阀、继电器驱动点位
24V 工业车载电控、轻型商用车小型执行机构
