移动机器人工业WLAN天线低延迟漫游传输方案

移动机器人在工厂车间里跑来跑去，靠的是无线网络持续在线，一旦信号切换出问题，哪怕只是零点几秒的中断，也可能导致机器人急停或者任务丢失。这种场景对WLAN天线系统的要求，跟普通办公无线网络完全是两个量级，尤其是漫游切换这一环节，直接决定了整个移动机器人集群能不能稳定运行。

一、移动机器人无线通信的特殊挑战

工厂车间的无线环境本身就复杂，金属设备、货架、行车吊车这些都会造成信号反射和遮挡，多径效应比办公室环境严重得多。移动机器人还在不停地移动，天线接收到的信号强度是动态变化的，从一个AP的覆盖范围切换到另一个AP的过程中，如果切换不够快，控制指令就可能延迟甚至丢失，这在AGV或者AMR的实际运行中是不能接受的。

更麻烦的是，很多产线对时延的要求非常苛刻，尤其是涉及协同作业或者安全避障的场景，端到端时延往往要控制在几十毫秒以内。传统的家用或办公级WLAN方案漫游切换动辄要几百毫秒甚至更久，这个差距对工业场景来说是致命的。所以天线选型和漫游策略必须专门针对这种高动态、高干扰的环境来设计，不能照搬普通场景的经验。

二、天线类型与布局对漫游性能的影响

移动机器人本体上通常会配备全向天线，因为机器人的行进方向不固定，全向覆盖能保证不管朝哪个方向都有比较均匀的信号接收。不过全向天线的增益相对有限，覆盖距离和抗干扰能力不如定向天线，所以在车间部署的时候，往往需要跟顶部或者墙面安装的定向AP天线配合使用，形成一个覆盖重叠区域比较合理的无线网络拓扑。

天线的极化方式也值得关注，垂直极化和水平极化在不同的安装角度和反射环境下表现差异不小。车间里如果金属结构比较多，交叉极化的天线设计有时候能减少多径干扰带来的信号衰落。另外天线的安装位置也很关键，机器人本体天线尽量避免被机身金属外壳遮挡，实际部署中经常会看到因为天线位置没选好，导致某个角度信号骤降，进而触发不必要的漫游切换，这种问题排查起来还挺费劲的。

覆盖区域的AP密度规划同样重要，覆盖盲区固然要避免，但AP之间信号重叠过多也会造成同频干扰，增加漫游决策的复杂度。一般建议相邻AP的信号重叠区域控制在百分之十五到二十左右，既能保证平滑切换，又不至于因为信号过度重叠而互相干扰。

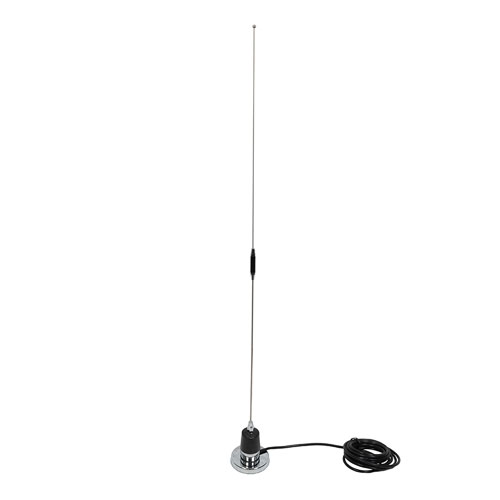

L-com 144-430 MHz，5.5 dBi增益，全向天线，带磁性NMO安装，反向极性TNC插头连接器

三、影响漫游延迟的关键技术因素

漫游延迟主要由几个环节叠加构成，信号扫描、认证、密钥协商，以及AP之间的上下文信息同步，每一步都会消耗时间。要压缩总延迟，业内常用的做法包括802.11r快速漫游标准，它通过预先协商密钥的方式，把原本需要重新走一遍完整认证流程的环节大幅简化，漫游时延能从几百毫秒压缩到几十毫秒甚至更低。

除了协议层面的优化，天线本身的接收灵敏度和信噪比表现也直接影响漫游触发的准确性。如果天线灵敏度不够，机器人可能已经进入信号变差的区域却没有及时触发漫游判断，等信号真正掉下去再切换，就已经晚了。反过来，如果漫游阈值设置得太敏感，又容易出现频繁的乒乓切换，机器人在两个AP覆盖边界来回跳，这个也是实际调试中经常遇到的问题，需要结合现场的信号实测数据反复调整参数。

线缆和连接器的稳定性其实也不能忽略，天线到无线模块之间的馈线如果接触不良或者阻抗匹配不好，会造成信号损耗，间接影响漫游的判断精度。

L-com诺通机器人连接解决方案，旗下涵盖定向天线和全向天线系列，覆盖不同频段和增益，种类众多，包括车载天线、胶棒天线、抛物面天线、吸顶天线、双极性全向天线、蜂窝天线、天线配件等，工业级材质，牢固安装，抗紫外线，轻质高增益，支持MIMO，适配室内和室外安装环境。海量本地现货库存，一件起发，快速满足无线传输应用。

四、工业环境下的部署与调试建议

实际部署之前，最好先做一次现场的无线站点勘测，把车间里的金属结构、货架布局、行车轨迹这些因素都纳入考虑，画出信号覆盖热力图，找出可能存在的弱覆盖区域。很多项目在这一步偷懒，直接按理论覆盖半径去摆AP，结果实际运行的时候才发现某些角落信号不稳定，返工的成本反而更高。

调试阶段建议让机器人沿着实际运行路径反复测试，记录每一次漫游切换的延迟和成功率，逐步调整AP的发射功率、信道分配以及漫游阈值参数。信道规划这块也要留意，车间里如果有多套无线系统同时运行，比如WLAN加上其他工业无线协议，信道冲突会加剧干扰，最好提前做好频谱规划，避免相互抢占。

另外机器人数量增多之后，网络的整体承载能力也得重新评估，不是单纯靠增加AP数量就能解决问题，接入点的负载均衡策略、以及背景流量的优先级管理，这些都要一并纳入设计范畴，不然高峰时段容易出现拥塞导致的延迟上升。

五、快问快答

Q：802.11r和802.11k、802.11v这几个标准分别起什么作用？

A：这三个标准经常被放在一起提，但各自的分工不太一样。802.11k主要解决的是邻居AP信息的获取问题，让终端在切换之前就知道周边有哪些AP可选，不用自己盲目扫描浪费时间。802.11v负责的是网络辅助的漫游引导，AP可以主动建议终端切换到信号更好的接入点，减少终端自己判断失误的情况。802.11r则是快速安全漫游的核心，通过预先建立的密钥层级结构，让终端切换到新AP时不需要重新走完整的四次握手认证流程。三者结合使用，才能真正把漫游延迟压缩到工业场景可接受的范围，单独用某一个标准效果往往有限。

Q：移动机器人在过金属货架密集区域时经常掉线，是天线问题还是网络规划问题？

A：这个问题其实两方面因素都可能存在，得具体排查。金属货架会造成强烈的信号反射和遮挡，如果原本的AP覆盖设计没有充分考虑这类障碍物，弱覆盖区域自然就会出现在货架密集的地方，这属于网络规划层面的问题。但如果规划本身没问题，实测其他区域信号都正常，唯独这个区域反复掉线，那就要检查机器人本体天线的安装角度和方向，有可能是天线被机身结构件遮挡，或者极化方式跟该区域的信号反射特性不匹配。比较稳妥的排查方法是用频谱分析仪在实际路径上做信号强度和信噪比的连续采集，对照热力图数据定位问题根源，而不是单纯凭经验猜测。

Q：漫游延迟压缩到多少毫秒才算是达到工业级标准？

A：这个数值没有一个绝对统一的答案，要看具体的应用场景对实时性的要求。一般来说，对于普通的物流搬运类AGV，漫游延迟控制在一百毫秒以内基本能满足需求。但涉及到协同作业、精密定位或者安全相关的控制指令传输，延迟要求会更严格，通常希望压缩到五十毫秒甚至更低，部分对同步精度要求极高的产线场景甚至会要求控制在二十毫秒以内。实现这种级别的低延迟，往往需要802.11r快速漫游、精细的AP覆盖规划，以及优化过的天线系统三者配合才能达到，单靠某一项优化很难达标。

Q：除了WLAN，工业场景下有没有其他无线技术可以替代来解决漫游问题？

A：确实有一些替代或者互补方案在被行业尝试，比如私有5G网络，因为蜂窝网络的切换机制本身就是为移动场景设计的，理论上漫游连续性会更好，而且频谱资源相对独立，不容易受到WiFi频段拥挤的影响。不过私有5G的部署成本和技术门槛都比WLAN高不少，目前更多出现在对可靠性要求极高、预算也比较充足的大型项目里。另外还有一些厂商在探索UWB超宽带技术用于高精度定位配合无线通信，但这个主要解决的是定位精度问题，通信带宽和覆盖范围跟WLAN比还是有差距的。就目前的成本和成熟度来看，WLAN配合优化过的漫游协议依然是大多数移动机器人项目的主流选择。
