拆解 A-59F 语音处理模组：100dB 回音消除 + AI 降噪 + 15ms 防啸叫，单颗模组如何"通吃"四大音频难题？
在门禁对讲、车载通话、会议扩音、智能工牌等音频产品中，工程师最头疼的往往不是 codec 选型，而是前端声学处理——啸叫、噪声、回音、定向拾音，四个问题互相牵制，传统方案要靠多颗芯片堆叠才能勉强覆盖。A-59F 语音处理模组的思路是：把这四件事全部塞进一颗 37.5mm × 16mm 的邮票半孔模组里，而且每个指标都不是"还行"，而是"有点猛"。本文从技术原理到工程实操，完整拆解这颗模组。

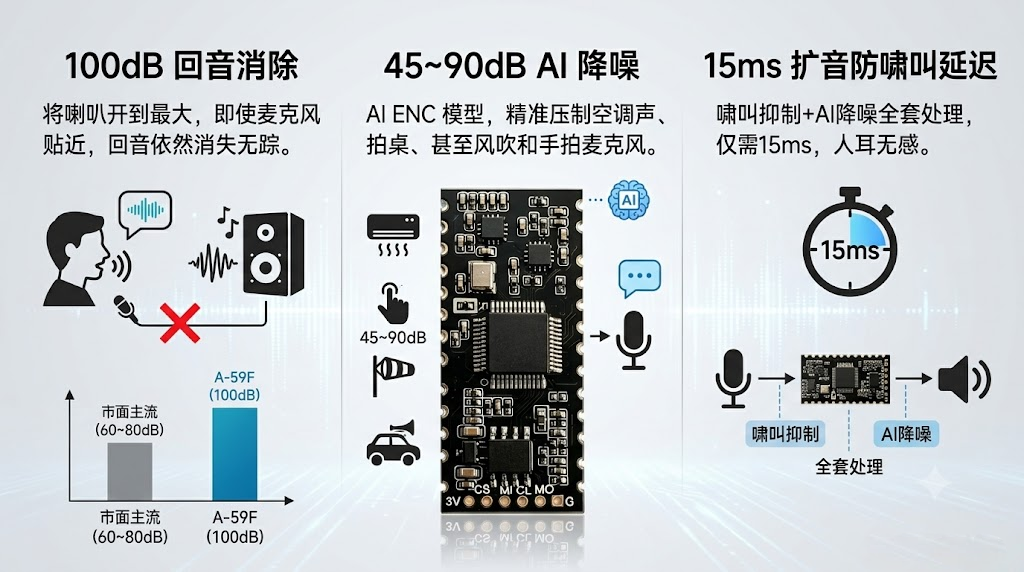

一、先看数据：四个"不讲道理"的指标
评估一颗语音处理模组，先看硬指标。A-59F 的四组核心数据：
100dB 回音消除（AEC） 行业常见的 AEC 消除量在 60~80dB 区间，A-59F 直接做到 100dB。这意味着——喇叭播放 100dB SPL 的声音（震耳欲聋级别），麦克风就在喇叭旁边接收回音，A-59F 依然能把回音消除到几乎不可感知。可消除的回音空间延迟达 100ms，覆盖绝大多数室内声波反射路径。
45~90dB AI 降噪（AI ENC） 不是传统频域滤波，而是基于 AI 模型的人声分离。降噪范围 45~90dB——轻度噪声（空调声）消除到不可感知，重度噪声（工厂车间轰鸣）也能压制到人声清晰可辨。
15ms 扩音防啸叫延迟 人耳对延迟的感知阈值约 20~30ms。A-59F 在 15ms 内完成啸叫抑制 + AI 降噪全链路处理，扩音场景下说话和播放之间无可感知时间差。
双麦双波束双通道独立输出 两颗数字麦克风各自独立定向拾音，两个声道独立输出、互不串音。不是简单的双麦降噪，而是真正的空间波束分离。
二、技术原理解析：四个难题，四个解法
2.1 啸叫抑制——不是"压增益"，是"信号对消"
啸叫的本质是声学正反馈：麦克风收声 → 放大 → 喇叭播放 → 声音回到麦克风 → 再放大 → 循环自激。
传统方案的思路是"限制增益"——降低灵敏度、限幅压缩、移频、EQ 切频。这些方法的共同问题是：增益上不去，扩音效果就打折扣。
A-59F 的思路完全不同。它在 DSP 层面对喇叭反馈信号做实时自适应对消——不需要外部参考信号（扩音模式下），内部自行识别并生成喇叭反馈信号的反相副本，与原始信号叠加抵消。增益可以拉到很高，啸叫也不会产生。
15ms 的延迟包含了 AI 降噪和啸叫抑制两步处理。关键在于——这个延迟低于人耳感知阈值，所以扩音体验自然流畅，不会出现"说了话半秒才从喇叭出来"的时间错位感。
2.2 AI ENC 降噪——不是"滤频段"，是"辨人声"
传统降噪芯片的逻辑是：设阈值、滤频段。所以它只能对付稳态低频噪声（空调声、风扇声），一遇到突发冲击噪声（敲桌子、金属掉落）就无能为力。
A-59F 的 AI ENC 跑的是人声分离模型。它不关心噪声是什么频率、什么时序特征——只要不是人声，就压制。 这意味着：
稳态噪声（空调、风扇）→ 压
突发干扰（汽车鸣笛）→ 压
冲击噪声（金属掉落、拍打敲击）→ 压
风噪（风直接吹麦克风）→ 压
甚至拍打麦克风本身 → 照样压
45dB 到 90dB 的降噪深度跨度很大，意味着它不是一个"一刀切"的固定值，而是 AI 模型根据噪声特性动态调整压制力度——噪声越强，压得越深；噪声越弱，保留更多声音细节。
2.3 AEC 回音消除——100dB 的关键在"自适应滤波"
全双工通话的回音问题：对方的声音从你的喇叭出来，被你的麦克风收回去，传回给对方。对方就听到了自己的回声。
A-59F 的 AEC 通过自适应滤波器实时建模喇叭→麦克风之间的声学传递路径，生成回音信号的估计副本并从麦克风信号中减去。100dB 的消除量意味着即使喇叭音量极大、麦克风距离极近，回音也能被消除到不可感知。
关键设计点：消回音参考信号的取值方式灵活——可以从功放输出端取（经阻容隔离分压后接入 AEC_P/AEC_N），也可以从功放输入端取（信号幅度更可控）。规格书中给出了两种参考信号接入方式的电路示意，工程师可根据实际功放架构选择。
2.4 波束定向拾音——双麦双波束的"空间滤波"
A-59F 的波束拾音不是简单的双麦降噪，而是真正的空间域波束成形。两个关键参数：
中轴角度：波束定向拾音的中心方向。比如 90° 表示定向区域在两颗麦克风中间的垂直方向。可通过固件参数调整朝向。
拾音范围角度：以中轴为中心的覆盖区域。比如 ±30° = 60° 的拾音范围。同样可调。
两种波束类型：
单波束单输出：两麦中间一个定向区域，单通道输出。适合单人定向拾音、会议发言追踪。
双波束双输出：两麦两端各一个独立定向区域，两个声道独立输出，互不串音。双波束模式下定向边界更清晰，对不需要的噪声和人声屏蔽更精准。适合智能工牌、双分区翻译、双通道独立录音。
三、接口架构：模拟+数字双模式，10 种工作模式全覆盖
A-59F 最具工程价值的设计之一，是模拟音频端口和 I2S 数字音频端口同时存在，通过不同接线方式和固件组合，覆盖从纯模拟到纯数字的全部设备接口类型。
3.1 端口资源概览
| 功能类别 | 端口 | 说明 |
| 模拟音频输出 | MICOUT_L（1脚）/ MICOUT_R（3脚） | 降噪后单端输出，2.3Vpp，120Ω |
| 模拟麦克风输入 | MIC+（17脚）/ MIC-（16脚） | 差分输入，10KΩ，0.2Vpp |
| 数字麦克风 | DAT（14脚）/ CLK（15脚） | PDM 格式，模组输出时钟 |
| I2S 数字音频 | LRCK（5脚）/ BCK（6脚）/ D_IN（7脚）/ D_OUT（8脚） | 48kHz/32bit/飞利浦标准/主模式 |
| AEC 参考输入 | AEC_P（26脚）/ AEC_N（25脚） | 差分输入，单端时只接 AEC_P |
| 参数切换 | T1（9脚）/ T2（11脚） | 4 组预置参数，0Ω 电阻切换 |
| SPI 控制 | MISO/MOSI/CLK/CS（21~24脚） | 外部 MCU 动态调参，从模式 |
| 供电 | 5V（13脚）/ 3.3V（12脚） | 二选一，不可同时供电 |
| 数字麦供电 | 3.3V（19脚） | ≤30mA，仅供数字麦 |
3.2 十种工作模式速查
模式四/七的关键操作：需拆除模组上 R1 电阻，使 I2S 数据输入/输出成为独立有效端口。拆除 R1 后 MICOUT 通道变为输入（下行 DAC 监听信号），下行功放输入需改接 MICOUT 输出端。
四、工程设计实操要点
4.1 参考信号取值——AEC 消回音的关键
消回音效果好不好，参考信号取值方式是关键变量。A-59F 支持两种取值方式：
方式 A：从功放输出端取
参考信号直接反映喇叭实际播放的信号（含功放失真）
需加 C1/R1 阻容隔离分压，防止大信号烧坏 AEC 输入端口
优势：消回音更精确（包含功放非线性失真）
方式 B：从功放输入端取
参考信号取功放输入前级，信号幅度更可控
不确定功放输入端信号幅度时，建议预留 C1/R1 阻容
常规情况下 C1/R1 可无需设置，直接接模组 LINE IN
两种方式规格书均给出了电路示意图，工程师可根据功放架构和信号链路灵活选择。
4.2 MICOUT 输出适配——别直接接功放
MICOUT 输出幅度 2.3Vpp，对于大部分功放芯片（输入灵敏度 0.5~1Vpp）来说信号过大，直接接入会削顶爆音。
必须加阻容分压电路：
差分输出连接时，正负极均需加阻容匹配。
六、应用场景与模式匹配
| 产品类型 | 推荐模式 | 推荐麦型 | T1/T2 设置 |
| 小蜜蜂喊话器 | 模式一 | 模拟麦 | 最高降噪等级 |
| 会议扩音/教室 | 模式一 | 模拟麦/数字麦 | 中/高降噪等级 |
| 导游喊话器 | 模式一 | 数字麦 | 最高降噪等级 |
| 门禁对讲 | 模式二/五 | 模拟麦/数字麦 | 中距离参数 |
| 车载蓝牙通话 | 模式二/五 | 数字麦 | 近距离参数 |
| 远程会议设备 | 模式三/六 | 数字麦 | 远距离参数 |
| 纯数字音频设备 | 模式四/七 | 模拟麦/数字麦 | 按场景 |
| 智能工牌 | 模式十 | 双数字麦 | 双波束双输出 |
| 双分区翻译 | 模式十 | 双数字麦 | 双波束双输出 |
| 安防报警 | 模式二/五 | 模拟麦 | 超远距离参数 |
| 监护通话 | 模式二/五 | 模拟麦 | 中距离参数 |
七、总结
A-59F 的技术亮点可以用三句话概括：
功能集成度高——啸叫抑制、AI 降噪、AEC 回音消除、波束定向拾音，四项功能一颗模组搞定，替代传统多芯片堆叠方案。
核心指标过硬——100dB 回音消除、45~90dB AI 降噪、15ms 防啸叫延迟、100dB SNR 输出，每一项都在行业前列。
工程接入友好——模拟+数字双模式 10 种工作模式、T1/T2 零成本参数切换、SPI 动态调参、37.5×16mm SMT 邮票半孔封装——从选型到量产的设计链路被极大简化。
对于做门禁对讲、车载通话、会议设备、安防报警、智能工牌、扩音喊话等音频产品的工程师，A-59F 是一个值得认真评估的高集成度语音处理方案——它把音频前端最难搞的四件事打包成了一颗"即贴即用"的模组。
