睿创微纳自研GaNeural技术的核心功能拆解

射频氮化镓高电子迁移率晶体管（GaN HEMT）凭借高击穿电压、高功率密度与高效率等核心性能优势，已成为5G基站、卫星通信、雷达系统等射频前端领域的主流器件平台。但在规模化量产落地阶段，氮化镓功率放大器（GaN PA）普遍存在工作点漂移、批次一致性差、动态工况下稳定性不足等技术痛点，传统技术方案已难以适配规模化商用的严苛要求。

睿创微纳（股票代码：688002）旗下微波品牌——睿创微波（Raytron Microwave）推出自研GaNeural技术——射频GaN智能偏置解决方案，以闭环智能控制替代传统的静态偏置，从根源改善GaN PA量产一致性与动态稳定性难题。

GaN PA量产一致性难题

与传统Si LDMOS、GaAs器件相比，GaN HEMT的性能优势已得到行业广泛认可，是当前高端射频功率器件的主流技术演进方向。但产业界已形成普遍共识：GaN PA的商业化落地，并非仅依靠管芯性能提升即可实现。

已有公开研究表明，GaN HEMT在射频脉冲工作模式下会产生显著的漏极静态电流（Idq）漂移及记忆效应，进而导致增益波动、信号失真；为满足系统线性度指标要求，需采用复杂度更高的数字预失真（DPD）补偿方案。据WIN/CS MANTECH 2024发布的研究数据，针对50V耐压等级的GaN HEMT器件，常规结构器件在射频脉冲激励后Idq漂移幅度最高可达78%，经器件结构优化后可降至20%以内。

上述现象充分表明，GaN PA的偏置工作点并非静态参数，而是受工艺偏差、结温变化、老化退化、射频应力及工作时序共同影响的动态系统变量。在规模化量产场景下，多维度变量的耦合作用将衍生出一系列工程化难题：

同批次或不同批次管芯的阈值电压与静态电流一致性差；

Doherty Carrier静态存在差异、Peaking路开启不一致；

TDD开启/关断时序难卡准；

温度变化导致增益波动；

陷阱（Trapping）效应引发长期动态性能漂移，增加了DPD（数字预失真）难度。

什么是GaNeural技术？

针对上述行业共性难题，睿创微纳已从外延材料设计、器件设计、工艺优化、电路优化等层面完成技术攻关，可一定程度缓解痛点；但材料与器件端优化仍存在物理边界，若要从根源解决管芯离散性、温漂、老化漂移及动态工况适配等核心问题，还需引入睿创自研GaNeural技术。

GaNeural技术，即面向GaN射频功率器件开发的智能偏置解决方案。它不再把GaN PA的栅压看作一个固定电压，而是把GaN管芯、电源、温度、射频工作状态和系统时序作为一个整体，通过器件感知、闭环伺服、温度补偿和快速偏置控制，实时管控GaN工作点。

传统GaN PA的偏置方案多采用外部负压供电、固定栅压（Vg）设置或出厂一次性校准模式。此类方案在单器件样品验证阶段可基本满足功能需求，但在批量生产与实际工况下，受管芯参数离散性、环境温度波动、长期老化退化及TDD动态工作模式的耦合影响，通常需投入大量人工调试并辅以复杂的系统级补偿，严重制约了量产效率与产品可靠性。

GaNeural的核心突破在于，将偏置控制从传统的静态参数设定，升级为具备实时状态感知、在线自校准、闭环动态调节能力的完整控制系统。GaNeural技术可基于GaN PA的实时工作状态实现偏置量动态调控，确保PA在管芯参数存在离散、环境温度波动及不同工作模式下，均能维持高度一致的静态电流、增益特性与开启行为。其核心技术价值主要体现在以下四方面：

降低量产调试门槛：有效缓解阈值电压（Vth）、漏极静态电流（Idq）离散性及温度漂移导致的逐器件校准压力，简化GaN PA量产校准工序，降低模组级设计难度，助力通信设备厂商压缩生产成本、缩短交付周期。

提升动态工况稳定性：显著优化TDD制式、Doherty架构、高效率回退模式及中低功率等级GaN PA的动态工作稳定性。

支撑系统级架构扩展：为多通道GaN前端模组（FEM）、GaN单芯片前端及数字化射频系统提供可复用、可扩展的偏置控制底层支撑。

改善低温线性性能：有效抑制低温环境下电流崩塌效应引发的Idq跌落，保障AB类（Class-AB）及Doherty架构功率放大器在低温工况下的线性度指标。

GaNeural技术核心功能拆解

单正电源负压偏置与

栅漏安全时序控制

射频GaN HEMT多为耗尽型器件，需要负栅压来关断和设定工作点。对于这类器件而言，负栅压不仅决定PA的工作点，也直接关系到上电、下电过程中的安全性。如果漏极电压已经建立，而栅极负压尚未稳定，器件可能进入非受控导通状态，带来过流、过热，从而引发可靠性风险。

GaNeural技术集成了面向GaN PA的负压偏置产生与栅漏时序控制能力，使外围系统只需提供单一正电源，即可完成GaN栅极负压生成、工作点设定以及上/下电顺序管理。在时序控制上，GaNeural采用“漏极电压迟到早退”的安全策略：

上电时：先建立并确认栅极负压，再允许漏极电压开启；

下电时：先关闭漏极电压，随后再释放栅极偏置。

该受控时序可避免GaN器件在电源切换时异常导通，保障GaN PA安全开启、关断及长期可靠运行；同时降低系统电源复杂度，减少外部负压电源、分立时序控制及保护电路的设计压力，降低集成难度。

集成的VDD上电下电时序控制

五端口GaN HEMT闭环伺服：

实现静态电流一致性控制

GaN材料和工艺的天然波动会带来Vth差异。当采用固定Vg偏置时，不同管芯之间的Idq可能出现明显离散，进而影响小信号增益、线性度、效率和热稳定性。公开应用资料中也指出，GaN器件由于阈值差异，需要针对每颗器件调整栅压，以获得一致的静态电流。（公开来源：Qorvo GaN Bias Guidelines）

GaNeural采用五端口GaN HEMT设计，在常规栅/漏/源功率端口之外，引入面向偏置控制的器件级感知端口。这就好比在管芯内部放了一个“侦察兵”，闭环伺服电路通过它实时监测偏置状态，并自动调整栅极偏置，将不同管芯的静态电流收敛到目标范围。把原本依赖人工调试或固定电压设定的Idq控制，转化为基于器件状态的闭环控制，从而提升GaN PA的量产一致性。

基于GaNeural技术的闭环伺服系统

GaN晶圆CP测试数据，表明传统GaN工艺的现状：Vth很稳，但Idq散差极大，线性场景不可接受

基于GaNeural的Idq电流密度分布图

温度补偿：

降低增益随温度变化的波动

温度变化是影响GaN PA工作稳定性的关键因素。温度升高后，器件跨导、阈值、电流和热阻状态都会影响PA的增益、线性度和效率。传统固定偏置方式很难同时兼顾低温、高温和常温下的性能一致性。

GaNeural技术在闭环伺服控制中引入温度补偿机制，可根据温度变化对目标偏置点进行修正，降低温度变化引起的Idq、增益和线性波动。对于需要长期稳定工作的通信设备来说，能显著减轻系统级增益校准压力，提升全温范围内的射频一致性。

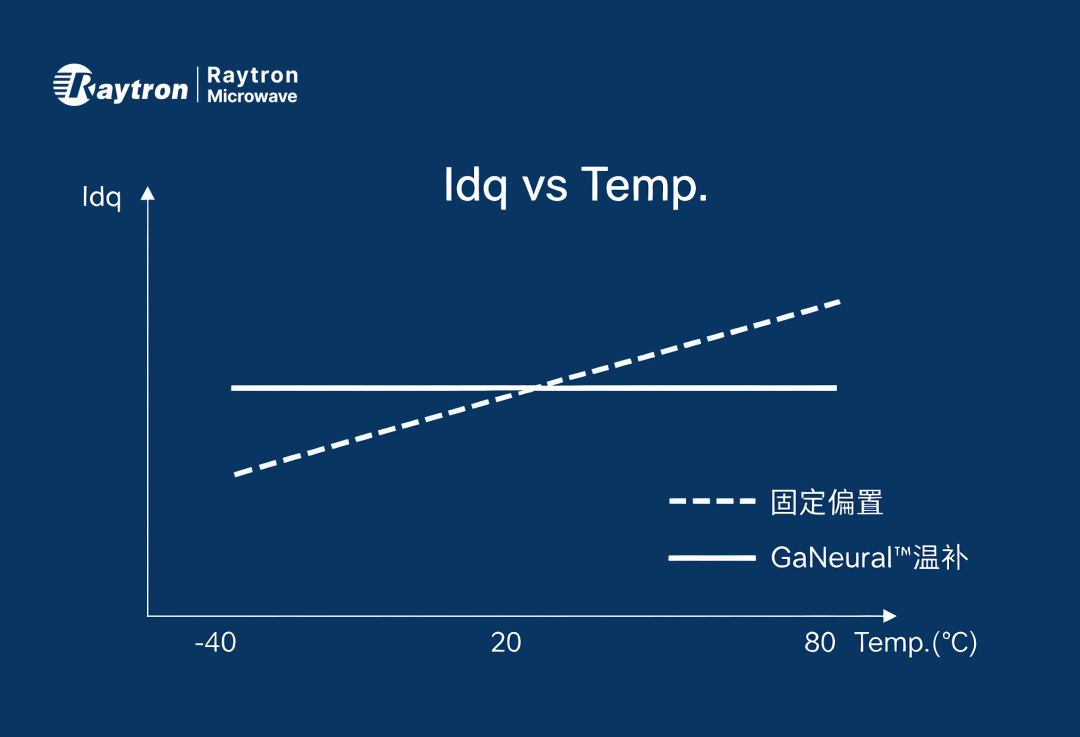

基于GaNeural的温度补偿

Class-C PA开启一致性控制：

改善Doherty Peaking路离散

在Doherty PA中，Peaking路通常工作在Class-C或深Class-C状态。由于Class-C偏置下的GaN器件本身没有明显静态电流，传统Idq校准方法无法直接判断Peaking管在射频驱动下的真实开启点。Vth的管芯差异会导致Peaking路提前或滞后开启，从而影响Doherty的负载调制、增益扩张、线性度和效率一致性。

针对Doherty Peaking器件，业界存在“先以Class-AB电流确定Vgs，再通过固定偏移量得到Class-C偏置”的方法，用于跟踪器件阈值电压漂移、降低射频性能离散。（公开来源：Ampleon）

GaNeural技术在此基础上深度优化，针对GaN器件特点，将“零静态电流以下”的开启一致性问题，转化为可感知、可标定、可控制的等效开启点管理问题。通过对Peaking路开启边界的闭环校准，GaNeural可帮助Doherty PA获得更一致的Peaking路导通时机，从而提升量产状态下的效率和线性度一致性。

快速偏置控制：

支持5G NR TDD工作时序

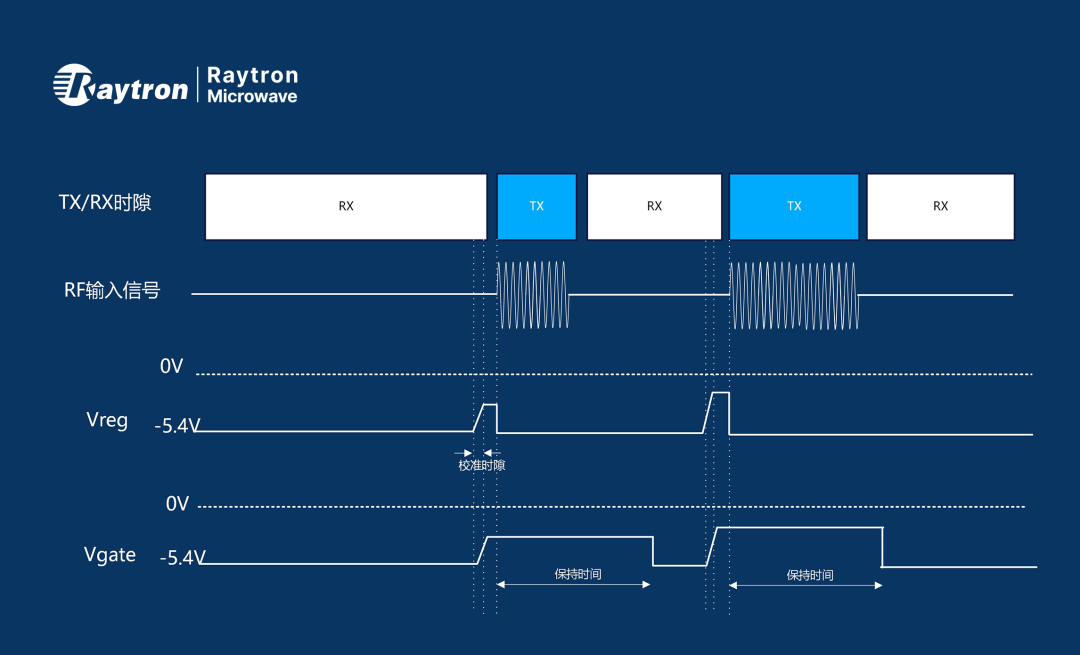

在时分双工（TDD）系统中，PA需要在发射时隙快速开启，并在发射结束后快速关闭。若GaN PA的栅极偏置建立过慢，或者关断残留时间过长，就会占用系统保护间隔或灵活符号预算，影响有效发射时间，严重时可能带来开关瞬态、EVM劣化或上下行干扰风险。

5G NR采用灵活参数集和TDD时隙/符号配置。公开标准中，NR normal CP每个slot通常包含14个OFDM symbols，不同子载波间隔下symbol时间不同，系统留给射频前端切换和稳定的时间预算并不是无限的。（公开来源：3GPP TS 38.211）

GaNeural技术通过快速负压驱动、栅极电荷快速充放电和受控上/下电时序，提升GaN PA的开启与关断速度。

实时闭环校准，

缓解Trapping效应引起的动态漂移

GaN HEMT的Trapping效应是射频应用中长期存在的挑战。尤其在TDD工作模式下，GaN PA经历TX时隙内的高电压、大信号射频应力后，器件内部陷阱电荷状态会发生变化，可能导致Idq下降、开启变难、增益下降和记忆效应增强。

高功率基站PA通常可以借助DPD对部分非线性和记忆效应进行系统补偿。但对于中低功率等级PA，静态电流本身较低，如果经历射频应力后Idq进一步下降，PA可能进入接近关断的状态，导致增益和线性度快速恶化，单纯依靠DPD的补偿空间有限。

GaNeural基于实时闭环校准机制，对GaN偏置状态进行动态跟踪和修正。当器件因Trapping、温度或老化发生工作点漂移时，系统可以通过偏置闭环将PA拉回目标工作区间，从而降低Trapping效应对增益、线性度和TDD一致性的影响。

GaNeural技术解决Trapping效应的影响

技术展望：持续迭代，打造全域智能射频控制平台

睿创微纳已针对上述技术布局全面的知识产权保护体系，包括但不限于发明专利、集成电路布图设计等；GaNeural为睿创微纳注册商标。

目前，GaNeural技术已落地于GaN PA智能偏置控制场景，助力解决行业量产核心痛点。未来，该技术平台将从集成化、数字化、多通道协同、多场景适配四大方向迭代，升级为面向多器件、多功能单元的智能射频前端控制平台。

集成化方向，GaNeural将向更高集成度的GaN PA偏置控制器、GaN PA模组以及GaN前端模组演进。进一步集成负压产生、栅漏时序控制、静态电流闭环伺服、温度补偿和快速偏置切换等功能，减少外围分立器件，降低系统设计复杂度，并提升模组级可靠性。

数字化方向，GaNeural可结合片上ADC/DAC、边缘AI算力、数字状态机、查找表和通信接口，实现偏置参数可读、可写、可校准、可追踪，既支撑产线自动化调试，也可为在线状态监测、老化趋势分析和系统级健康管理提供数据基础。

多通道协同方向，GaNeural可面向相控阵、MIMO和多路TDD发射系统，实现多通道偏置一致性管理。通过对不同通道的静态电流、开启点、温度状态和动态漂移进行协同控制，可进一步提升阵列级幅相一致性、功率一致性和长期稳定性。

应用扩展方向，GaNeural的核心思想还可延伸至其他需要精密偏置管理的射频器件平台。例如，D-Mode GaAs pHEMT同样常采用负压偏置，也面临工作点设定、温度漂移和一致性控制问题；在更高集成度的射频前端中PA、低噪声放大器、开关等功能单元也需要更精细的偏置、电源时序和状态管理。

随着GaN射频前端向高集成、多通道、智能化方向发展，睿创微波将持续深耕GaNeural技术，为构建高可靠、高一致性的GaN射频平台筑牢核心底座，赋能射频产业升级。
