一、应用场景

智能仓储分拣是现代物流体系的核心环节，包裹条码的快速准确识别是分拣效率和准确性的关键保障。某大型电商物流企业在浙江杭州的区域分拣中心中，其高速包裹分拣线采用了欧姆龙（OMRON）NX102系列PLC作为EtherCAT主站控制器，负责输送线、分拣机械手、堆垛机、打包机等核心设备的实时控制。NX102支持EtherCAT实时工业以太网总线协议，具备高速IO处理和多轴运动控制能力，能够实现每小时15000件包裹的高速分拣。

然而，该分拣线的包裹条码识别由三台海康机器人MV-IDH7010-485工业读码器承担，分别安装在入库、分拣和出库三个工位。MV-IDH7010读码器支持一维码和二维码的高速识别，防护等级IP65，但其通讯接口支持Modbus RTU协议，通过RS485与上位系统进行数据交互。欧姆龙NX102运行在EtherCAT网络，海康读码器运行在Modbus RTU网络，两套系统之间无法直接通讯，导致条码数据无法纳入EtherCAT主站的实时分拣控制体系。

在电商物流向智能化、柔性化转型的趋势下，分拣线需要实现条码数据的实时采集和分拣指令的快速响应，确保每个包裹被准确分拣至目标道口，并将条码数据与分拣结果关联上传至WMS系统。如何实现欧姆龙NX102的EtherCAT网络与海康MV-IDH7010读码器的Modbus RTU网络之间的高速数据互通，成为该分拣中心智能化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款面向EtherCAT网络与Modbus RTU网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherCAT侧作为从站接入欧姆龙NX102的EtherCAT主站网络，在Modbus RTU侧作为主站主动轮询三台海康MV-IDH7010读码器的条码数据和运行状态，实现两种总线协议之间的透明数据映射。

针对智能仓储分拣线的应用需求，TX131-RE-RS/ECS的核心功能优势包括：

EtherCAT从站兼容：支持标准EtherCAT从站协议，可被欧姆龙Sysmac Studio自动识别和配置，支持周期性PDO通讯，数据刷新周期可低至1ms。

Modbus RTU主站轮询：网关作为Modbus RTU主站，按配置周期轮询三台读码器，读取条码数据、读取状态、触发信号等参数。

大容量数据映射：EtherCAT输入/输出各512字节过程数据区，可满足三台读码器的条码数据（最长32位）、状态、触发指令等点位的实时交换。

条码数据专用处理：支持条码字符串的分段寄存器传输和拼接处理，减轻主站PLC的数据处理负担。

工业级可靠性：DIN导轨安装，宽温设计，电源和通讯接口隔离，适应物流分拣中心的长时间连续运行和粉尘环境。

作为一款高性能工业网关，TX131-RE-RS/ECS为分拣线中Modbus RTU读码器接入EtherCAT控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

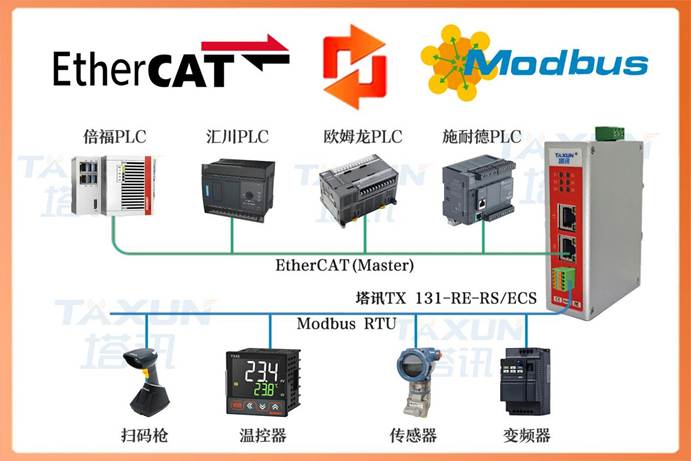

智能仓储分拣线EtherCAT转Modbus RTU拓扑图

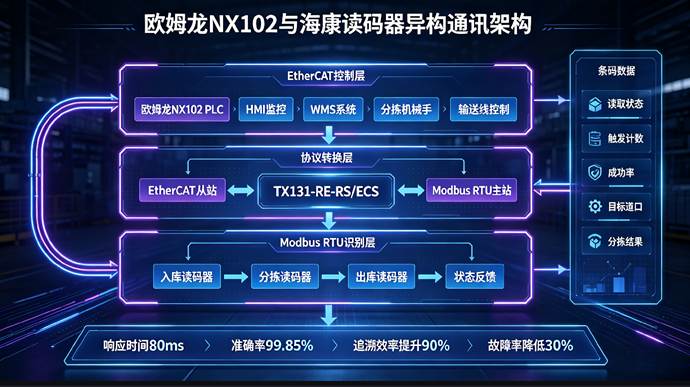

系统拓扑分为三个层次：

EtherCAT控制层：欧姆龙NX102 PLC作为EtherCAT主站，通过EtherCAT总线连接分拣线各运动轴和IO模块，TX131-RE-RS/ECS作为EtherCAT从站接入。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接EtherCAT总线，RS485串口接Modbus RTU总线，网关作为Modbus RTU主站轮询读码器。

Modbus RTU识别层：三台海康机器人MV-IDH7010-485读码器作为Modbus RTU从站，通过RS485总线串联，分别安装在入库、分拣和出库工位。

四、项目痛点

条码数据无法实时交互：三台读码器的条码数据只能通过独立的通讯模块上传至WMS系统，无法实时传递给NX102 PLC进行分拣控制，分拣指令响应滞后（约500ms），影响分拣效率。

分拣准确率不足：由于条码数据与分拣动作之间存在时间差，高速运行时偶尔出现条码识别与分拣动作不同步的情况，分拣准确率仅为99.2%，错分率偏高。

数据关联困难：条码数据和分拣结果分别存储在不同系统中，包裹追溯需要跨系统查询，异常包裹处理效率低。

读码器状态不可视：读码器的运行状态、触发次数、成功/失败率等数据无法上传至中央监控系统，设备维护缺乏数据支撑。

系统集成复杂：欧姆龙NX102的EtherCAT协议与海康读码器的Modbus RTU协议不兼容，若采用每台读码器配一个通讯模块的方案，成本高（约1.2万元/台）且接线复杂。

五、解决方案

采用塔讯TX131-RE-RS/ECS协议转换网关，构建”欧姆龙NX102（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—海康MV-IDH7010读码器（Modbus RTU从站）“的异构通讯架构。

1.硬件部署

在分拣线控制柜中安装TX131-RE-RS/ECS网关。EtherCAT网口接入EtherCAT总线；RS485接口连接三台读码器的通讯口，读码器从站地址设为1（入库）、2（分拣）、3（出库），波特率115200，8数据位，1停止位，无校验。

2.数据映射配置

读码器→NX102方向（条码数据上传）：每台读码器上传条码数据（32位字符串，分8个寄存器）、读取状态、触发计数等，每台10个点位，三台共30个点位，映射到EtherCAT输入PDO。

NX102→读码器方向（控制指令）：触发读码命令、指示灯控制、复位指令等，每台3个点位，共9个点位，映射到EtherCAT输出PDO。

网关按50ms周期轮询三台读码器，确保条码数据的实时性。

3.主站配置

在欧姆龙Sysmac Studio中扫描EtherCAT总线，识别TX131网关从站，导入ESI文件配置PDO数据长度。在NX102程序中编写条码数据拼接逻辑、分拣道口匹配逻辑和读码器状态监控逻辑。

4.应用逻辑

包裹到达读码工位时，NX102通过网关触发读码器拍照，读码器将条码数据通过网关上传至NX102。NX102根据条码查询WMS获取目标分拣道口，控制分拣机械手准确分拣。条码数据和分拣结果自动关联并上传至WMS系统。读码器的运行状态实时上传至HMI进行监控。

六、实施过程

第一阶段：现场勘查与点位确认

确认欧姆龙NX102的型号和固件版本、EtherCAT网络拓扑、三台海康读码器的型号和通讯参数、读码器寄存器地址表。与物流工程师共同确认需要交互的点位共39个：条码数据上传30个，控制指令9个。

第二阶段：网关配置与实验室联调

在实验室使用欧姆龙NX102样机和三台海康读码器搭建测试平台。完成TX131网关配置和39个点位的映射表，重点验证32位条码字符串的分段传输和拼接正确性。测试数据刷新约50ms，条码识别准确率100%。

第三阶段：现场安装接线

利用夜间分拣低峰期进行网关安装。网关安装在控制柜DIN导轨上，EtherCAT和RS485接线同步完成。接线完成后通电自检正常。

第四阶段：在线调试

在Sysmac Studio中扫描并配置TX131网关，下载包含条码处理和分拣逻辑的PLC程序。逐点验证39个点位的数据一致性，重点测试条码触发-识别-分拣的端到端响应时间（约80ms）和分拣准确率。调试中发现读码器触发信号需要保持50ms以上，调整网关输出保持时间后正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测通讯状态、分拣准确率和读码成功率。试运行期间通讯成功率99.98%，分拣准确率从99.2%提升至99.85%，端到端响应时间约80ms。根据试运行情况优化了读码触发时机和分拣匹配算法。项目通过验收。

七、应用效果

分拣响应加速：条码数据通过网关实时传递给NX102，分拣指令响应时间从500ms缩短至80ms，分拣线处理能力从15000件/小时提升至16500件/小时。

分拣准确率提升：条码识别与分拣动作同步性大幅改善，分拣准确率从99.2%提升至99.85%，错分率降低81%，错分包裹处理成本显著降低。

数据自动关联：条码数据和分拣结果自动关联并上传WMS，包裹追溯效率提升90%，异常包裹处理时间从平均10分钟缩短至1分钟。

设备状态可视：三台读码器的运行状态、触发次数、成功率等数据实时上传HMI，设备维护从被动抢修转向预测性维护，读码器故障率降低30%。

改造投资经济：单台网关加调试费用约1.5万元，远低于每台配通讯模块方案（约3.6万元），投资回报周期不足2个月。

八、项目实施前后效果对比

对比维度	实施前	实施后	改善幅度
分拣响应时间	约500ms	约80ms	缩短84%
分拣处理能力	15000件/小时	16500件/小时	提升10%
分拣准确率	99.2%	99.85%	提升0.65个百分点
错分率	0.8%	0.15%	降低81%
包裹追溯时间	平均10分钟	平均1分钟	缩短90%
读码器故障率	月均3次	月均2.1次	降低30%
改造成本	通讯模块约3.6万元	网关方案约1.5万元	节省58%
条码数据刷新	独立模块，≥200ms	网关直连，≤50ms	提升4倍
通讯成功率	约98%	99.98%	提升近2个百分点
投资回报周期	—	约1.8个月	—

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了欧姆龙NX102（EtherCAT主站）与三台海康机器人MV-IDH7010读码器（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站模式，主动轮询读码器数据并映射到EtherCAT过程数据对象，实现了条码数据的实时采集、分拣指令的快速响应和设备状态的集中监控。

该项目展示了工业网关在智能仓储物流领域的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现读码器级别的点位级数据互通，为工业物联网平台提供高速实时的数据底座。TX131-RE-RS/ECS作为一款高性能的智能网关和物联网关，为物流企业的分拣效率提升、准确率改善和设备智能化管理提供了经济高效的互联解决方案。
