PCB加速度传感器安装规范与测点布置技术指南

时间：2026-10-31作者：财阀佳分类：行业资讯浏览：4520

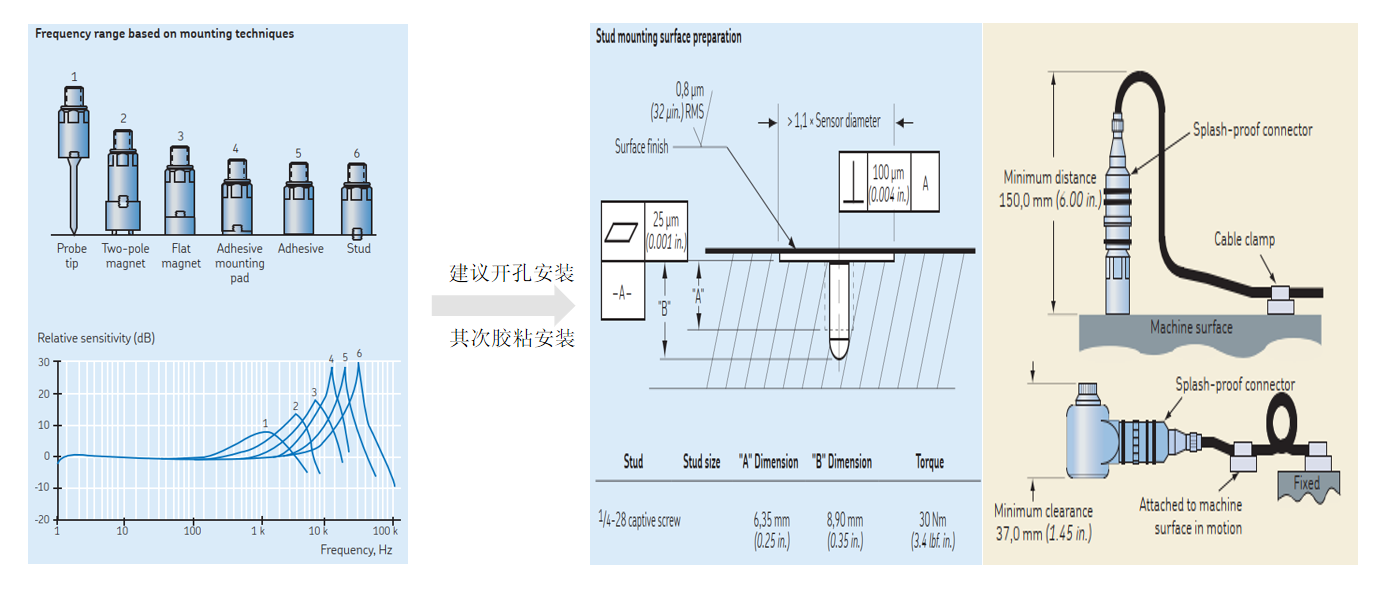

安装方式影响频响范围

加速度传感器怎么装，会直接影响它能准确测到多高的频率、信号会不会失真，以及线缆会不会在振动中损坏。核心结论是：螺钉安装最好，胶水次之。如果只关心低频振动，安装方式的影响较小；频率越高，安刚性越重要。

安装方式分析

安装图例	安装方式	优点	缺点
	螺栓安装	安装牢靠，不易脱落，适合长期监测使用；频响范围高。	需要打孔，安装不便
	胶水安装	适合在低温、高温环境下使用。适合在不能被磁吸、不能打孔装螺栓的设备的上使用。	装、拆不太方便不适合长期在线监测使用
	磁座安装	装、拆方便。频响范围较高	不能被磁吸的设备无法使用。轴承座表面涂有泥子或较厚油漆，会影响磁力座吸力，导致吸附不牢靠，振动较大时容易脱落。振动较大的工况下，容易脱落。
	石蜡安装	装、拆方便	只能在振动较小的环境下使用，例如模态测试不适合在低温、高温环境下使用频响范围较低。

1. 螺栓安装

螺栓安装是刚性最好、可用频率最高、重复性和长期稳定性最理想的方式，也是高频、冲击和长期监测项目的首选。

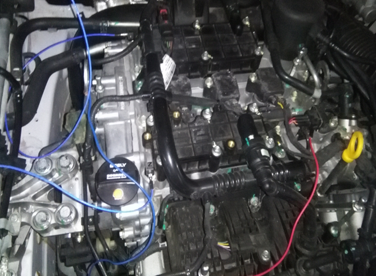

螺栓安装适合发动机、变速箱、轴承座、结构模态、冲击台和高频工业监测。安装完成后，应检查传感器是否歪斜、底部是否存在明显透光间隙、螺纹是否松动。重要测点还应通过频响检查确认安装共振位置。

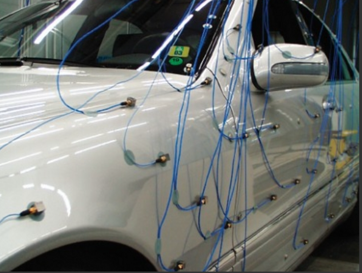

2. 胶水安装

对于不能打孔、无法磁吸或需要较高频响的工件，胶水安装是仅次于螺栓安装的重要方式。它既可用于常温试验，也可根据胶黏剂性能覆盖低温或高温环境。

胶水安装是直接把传感器底部粘到工件表面，中间没有额外安装座，连接环节少，通常有利于获得较高频响，适合样件试验和高频测量。缺点是拆装不便，拆除时容易损伤传感器底部涂层或螺纹。

胶水安装不适合长期在线监测，主要原因在于胶层会受老化、温变、油污和振动疲劳影响。若项目要求多年连续运行，应优先采用螺栓安装。

3. 磁座安装

磁座安装的优点是装拆方便，适用于需要频繁更换测点的现场巡检。其可用频率通常高于石蜡安装，但明显受磁座结构、工件材料和表面状态影响。

磁座只能用于铁磁材料表面，不能吸附铝件、铜件、部分不锈钢件及非金属外壳。安装前必须清除铁屑、油污、漆皮和泥子。尤其要注意，轴承座表面如果涂有泥子或较厚油漆，会明显削弱磁力，导致吸附不牢；在较大振动工况下，磁座可能脱落。

因此，磁座安装前应确认磁极与工件表面完全接触，不能悬空一边，也不能让电缆重量把磁座拉偏。强振动、高速旋转、冲击和长期无人值守项目不宜采用磁座，应改用螺栓或胶水安装。

4. 石蜡安装

石蜡安装的最大优点是装拆方便，适合实验室板件、轻小结构和临时模态测试。其缺点是频响范围较低，并且只能在振动较小的环境中使用。

温度升高时，石蜡会软化；振动增大时，蜡层可能发生微滑移。两者都会降低安装刚度，使高频响应失真。因此，石蜡安装不适合低温、高温、强振动、冲击和长期监测。

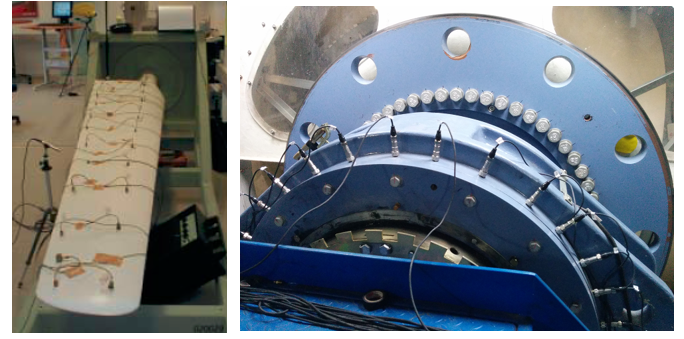

测点位置选择的四条原则

原则	要求	工程含义与操作要点
原则1	仅允许一种传导介质	传感器与结构之间不得夹入多层不同刚度的材料（如胶＋垫片＋磁座），每增加一种介质就多一个共振，优先采用传感器—结构直接接触。

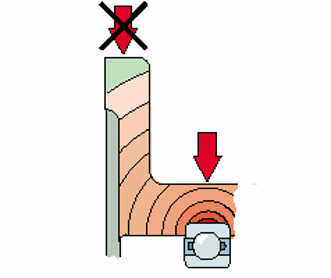

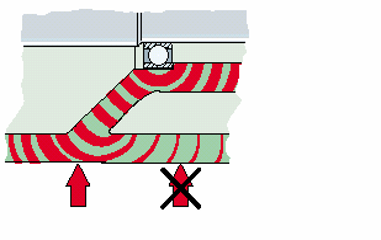

原则2	信号传递路径应尽可能短	从受力部位到传感器的传递路径越短，附加共振与衰减越少，信号越真实；避免在细长悬臂、柔性支架上安装。

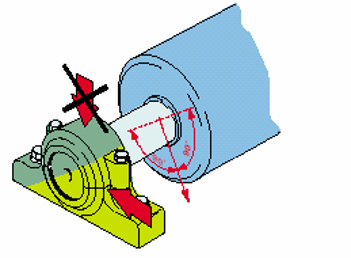

原则3	信号传递路径应尽可能直接（例如在轴承座外测量）	力流路径应直接，避免在壳体薄壁、盖板、管路等间接位置测量后再推断载荷；轴承座外测量是典型直接路径。

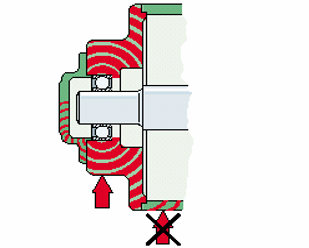

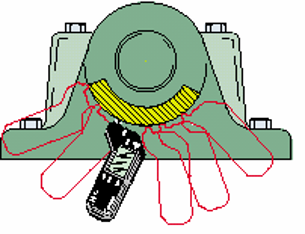

原则4	在载荷的方向进行测量在信号最强处（承载区）测量	按载荷方向布置敏感轴，并优先布置在承载区、信号最强处；若只能布置在非承载区，需用频响验证其代表性。
