多台变频器485通讯如何接线

在工业自动化控制系统中，多台变频器的485通讯是实现集中控制和数据采集的关键技术。本文将详细介绍多台变频器485通讯的接线方法、注意事项以及常见问题的解决方案，帮助工程师和技术人员快速掌握这一技术。

一、485通讯的基本原理

RS-485是一种差分信号传输标准，采用平衡发送和差分接收方式，具有抗干扰能力强、传输距离远（最长可达1200米）、支持多点通信等优点。在变频器通讯中，通常采用半双工模式，即同一时间只能进行发送或接收操作。

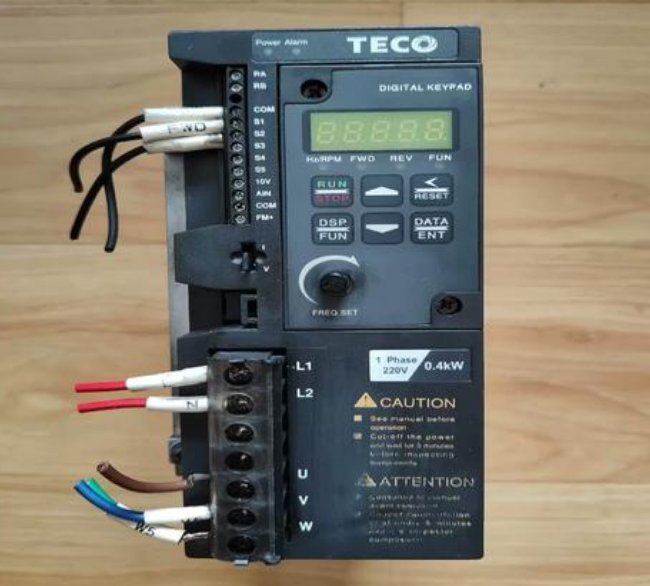

二、硬件接线方法

1. 线材选择

推荐使用屏蔽双绞线，屏蔽层需单点接地（通常在主站端接地），可有效抑制共模干扰。线径不宜过细，否则会导致信号衰减。

2. 拓扑结构

●总线型拓扑：所有变频器的485接口并联到主通讯线上，需严格遵循"手牵手"式接线。

●终端电阻配置：在总线两端（首端和末端）的变频器上接入120Ω终端电阻，匹配线路阻抗，防止信号反射。

3. 具体接线步骤

（1）确认所有变频器的通讯协议一致（如Modbus RTU）。

（2）断开所有设备电源。

（3）按以下规则连接：

●主站（PLC/PC）的485+接所有变频器的485+（A/T+）。

●主站的485-接所有变频器的485-（B/T-）。

●屏蔽层仅在一端接地。

（4）设置各变频器的站地址（通常通过参数设置，如P000=1,2,3...）。

4. 特殊设备处理

当通讯距离超过500米或环境干扰严重时，可添加485中继器或光电隔离器。部分品牌变频器需短接终端电阻跳线帽。

三、参数设置要点

1. 通讯参数统一

●波特率：常见9600/19200/38400bps（所有设备必须相同）。

●数据位：8位 。

●停止位：1位或2位 。

●校验方式：无校验/偶校验/奇校验 。

2. 关键参数示例

参数代码	功能说明	典型设置值
P000	站地址	1~247
P001	波特率选择	3（19200）
P002	通讯超时时间	1000ms
P003	数据格式	3（8N1）

四、常见问题及解决方案

1. 通讯不稳定

●检查终端电阻是否匹配。

●测量AB线间电压（静态时应≥200mV）。

●使用示波器观察信号波形是否畸变。

2. 地址冲突

●通过面板查询各变频器实际地址。

●修改重复地址时需断电操作。

3. 长距离传输问题

●每400米增加一个中继器。

●改用低波特率（如4800bps）。

4. 接地环路干扰

●拆除多余接地点。

●在接地线串联100Ω电阻。

五、调试流程

1. 使用串口调试助手发送测试指令（如01 03 00 00 00 01 84 0A）。

2. 逐步增加变频器数量测试负载能力。

3. 进行连续72小时压力测试。

六、安全注意事项

1. 严禁带电插拔通讯端子。

2. 雷雨天气应断开户外线路。

3. 避免与动力线平行走线（最小间距30cm）。

通过以上规范操作，可实现32台以内变频器的稳定通讯。对于更大规模系统，建议采用光纤转换器或工业以太网方案。实际应用中，不同品牌变频器可能存在细微差异，需仔细阅读对应型号的通讯手册。定期检查接线端子的氧化情况，并做好防潮处理，可显著延长系统使用寿命。
